Głowica termostatyczna rodzaje – jaki typ wybrać?

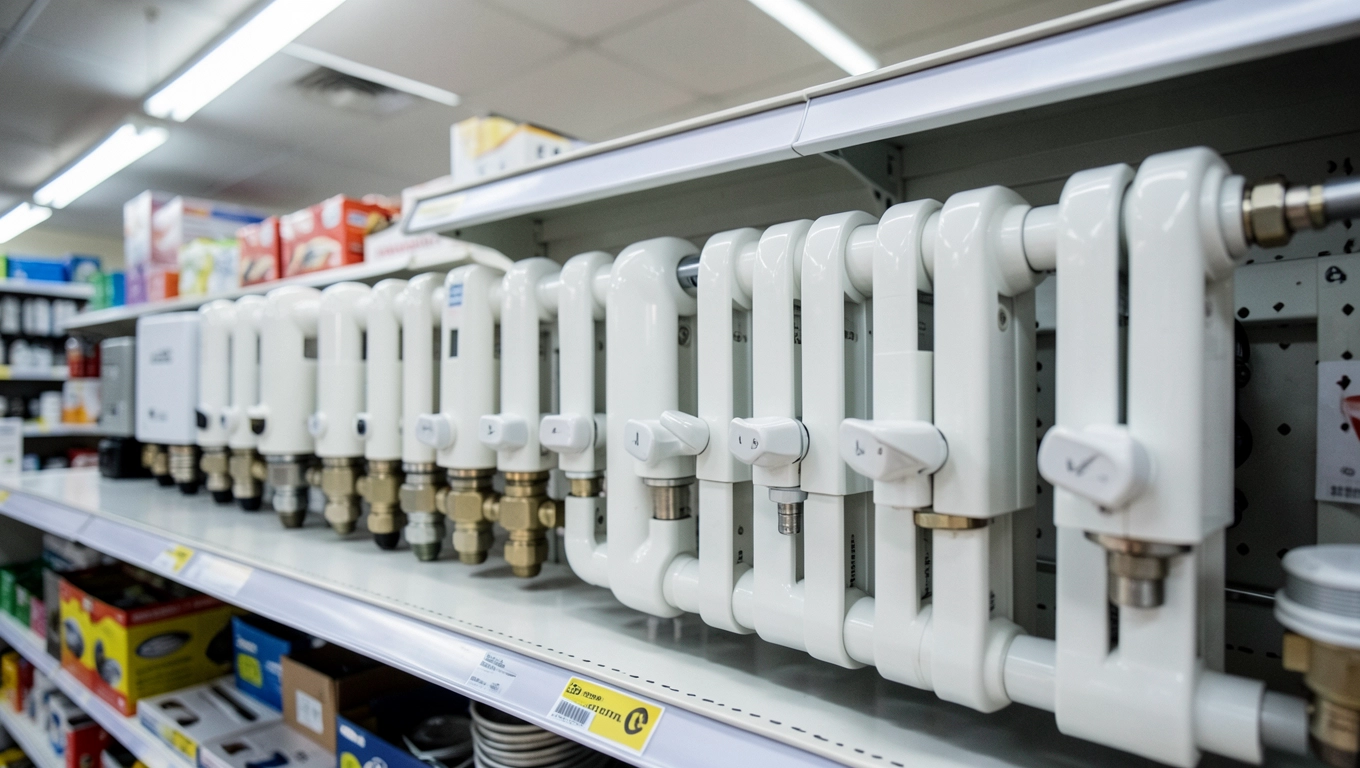

Stajesz przed półką w sklepie z armaturą i liczba dostępnych głowic termostatycznych przyprawia o zawrót głowy. Każdy producent obiecuje oszczędność, precyzyjną kontrolę i komfort. Problem polega na tym, że wybór niewłaściwego modelu może skutkować albo ciągłym grzaniem nie tam gdzie trzeba, albo awarią zaworu, którego naprawa pochłonie więcej niż cała oszczędność z energii przez kolejne trzy sezony grzewcze. Podstawowa różnica między poszczególnymi typami głowic tkwi w sposobie komunikacji z wkładem termostatycznym zaworu i to właśnie od tego zależy, czy inwestycja w nowoczesną regulację okaże się trafiona.

• Różnice między głowicą manualną a programowalną
• Głowica elektroniczna i smart do grzejnika
• Rodzaje połączeń głowicy termostatycznej
• Która głowica termostatyczna do jakiego zaworu
• Głowica termostatyczna rodzaje. Najczęściej zadawane pytania

Różnice między głowicą manualną a programowalną

Głowica manualna działa na zasadzie prostego rozszerzania się wosku mineralnego zamkniętego w szczelnym elemencie termicznym. Gdy temperatura otoczenia rośnie, mieszanina wosku z pyłem grafitowym zwiększa swoją objętość i naciska na trzpień zaworu,stopniowo ograniczając przepływ czynnika grzewczego. Mechanizm ten nie wymaga żadnego zasilania elektrycznego ani baterii działa całkowicie pasywnie, wykorzystując jedynie energię cieplną pomieszczenia. Reakcja następuje z opóźnieniem rzędu kilkunastu do kilkudziesięciu minut, ponieważ wymaga najpierw nagrzania samego elementu woskowego. Użytkownik ustawia żądaną temperaturę poprzez obrót pokrętłem, które zmienia nacisk wstępny sprężyny na element termiczny im wyższa wartość na skali, tym wyższa temperatura, przy której nastąpi zamknięcie zaworu.

W głowicy programowalnej mechanizm termiczny zastępuje siłownik elektryczny, który pozwala na precyzyjne ustawienie temperatury z dokładnością do 0,5°C. Silnik krokowy lub serwomechanizm przesuwa trzpień zaworu w odpowiedzi na sygnały z wbudowanego czujnika temperatury. Układ elektroniczny umożliwia zaprogramowanie różnych wartości temperatury dla poszczególnych godzin doby na przykład 22°C w dzień roboczy i 18°C nocą lub podczas nieobecności domowników. Zintegrowany wyświetlacz pokazuje aktualną temperaturę oraz status pracy, co eliminuje domysły charakterystyczne dla manualnych odpowiedników. Zużycie energii pozostaje minimalne dzięki zasilaniu z dwóch baterii AAA, których wymiana następuje średnio raz na dwa sezony grzewcze.

Wybór między tymi rozwiązaniami determinuje przede wszystkim tryb życia mieszkańców. W domu jednorodzinnym, gdzie temperatura w ciągu dnia powinna spadać podczas pracy domowników, a wzrastać przed ich powrotem, programowalna głowica termostatyczna generuje oszczędności rzędu 10-15% rocznych kosztów ogrzewania według danych publikowanych przez Instytut Nafty i Gazu. W mieszkaniu zamieszkanym przez osoby pracujące zdalnie korzyści są mniejsze, ale komfort regulacji i możliwość szybkiej korekty temperatury bez wstawania z kanapy również mają swoją wartość użytkową. Głowice manualne sprawdzają się natomiast w pomieszczeniach o stałym, przewidywalnym trybie użytkowania garderobach, spiżarniach czy pomieszczeniach gospodarczych, gdzie utrzymanie jednej temperatury przez całą dobę jest optymalnym rozwiązaniem.

Zobacz wymiana głowicy termostatycznej w grzejniku cena

Instalacja głowicy programowalnej na wcześniej zamontowanym zaworze nie wymaga ingerencji w instalację CO. Producent określa w dokumentacji technicznej kompatybilne typy zaworów najczęściej spotykane w Polsce wkłady M30x1,5 pasują do większości zaworów europejskich, natomiast rozwiązania dedykowane dla Danfoss (seria RA, RAV, RAVL) wymagają dedykowanych adapterów lub głowic zaprojektowanych z myślą o specyficznej geometrii gniazda zaworu. Montaż polega na zdjęciu starej głowicy manualnej i nakręceniu nowego modułu elektronicznego na ten sam trzpień zaworu całość zajmuje nie więcej niż kilka minut bez potrzeby zatrudniania hydraulika.

Głowica elektroniczna i smart do grzejnika

Głowica elektroniczna wzbogacona o moduł komunikacji bezprzewodowej otwiera zupełnie nowy wymiar zarządzania ogrzewaniem. Zamiast programować harmonogram na samym urządzeniu, użytkownik konfiguruje parametry pracy przez aplikację mobilną lub panel webowy, a zmiany przesyłane są drogą radiową do odbiornika wbudowanego w głowicę. Systemy oparte na protokole Zigbee lub Z-Wave pozwalają na integrację z centralami inteligentnego domu, co umożliwia automatyzacje wykraczające poza samą regulację temperatury ogrzewanie może reagować na otwarcie okna, wykrycie obecności czujnikiem ruchu lub dane z zewnętrznej stacji pogodowej.

Protokół WiFi bezpośrednio w głowicy upraszcza architekturę systemu, ale generuje wyższe zużycie energii i wymaga stabilnego zasięgu sieci bezprzewodowej w każdym pomieszczeniu. Przykładowo, głowica wyposażona w moduł WiFi standby pobiera około 1 W mocy, podczas gdy wersja z komunikacją Zigbee zużywa zaledwie 0,3 W w trybie czuwania różnica wydaje się marginalna, ale w skali roku przekłada się na kilka dodatkowych cykli wymiany baterii. Warto zwrócić uwagę na częstotliwość odświeżania danych pogodowych, jeśli system wykorzystuje prognozy do adaptacyjnego startu ogrzewania. Zbyt rzadka synchronizacja (raz na godzinę zamiast co 15 minut) może powodować nieoczekiwane przeregulowania w warunkach szybko zmieniającej się aury.

Powiązany temat inteligentne głowice termostatyczne ranking

Funkcja adaptacyjnego startu zasługuje na szczególną uwagę, ponieważ determinuje faktyczny komfort termiczny w praktyce. Algorytm oblicza, z jakim wyprzedzeniem należy zacząć ogrzewać pomieszczenie, aby osiągnąć żądaną temperaturę dokładnie o zaprogramowanej godzinie. Uwzględnia przy tym bezwładność cieplną budynku, aktualną różnicę między temperaturą zmierzoną a docelową oraz dane z poprzednich cykli grzewczych. System uczy się charakterystyki konkretnego pomieszczenia inaczej zachowuje się w przypadku dobrze zaizolowanego pokoju na poddaszu, a inaczej dla szybko wychładzającej się łazienki na parterze. Ta zdolność adaptacji stanowi kluczową przewagę inteligentnych głowic nad prostymi programatorami czasowymi, które załączałyby ogrzewanie o stałej porze niezależnie od warunków zewnętrznych.

Gospodarstwa domowe decydujące się na smart głowice powinny rozważyć koszty ekosystemu, a nie tylko pojedynczego urządzenia. Sama głowica to wydatek rzędu 200-400 złotych, ale do pełnego działania potrzebna jest bramka komunikacyjna (dodatkowe 150-300 zł), stabilne łącze internetowe oraz smartfon z zainstalowaną aplikacją. Przy planowanej instalacji w pięciu pokojach łączny koszt systemu łatwo przekracza 2000 złotych. Analiza zwrotu z inwestycji powinna uwzględniać nie tylko oszczędność energii, ale również wartość czasu zaoszczędzonego dzięki centralnemu zarządzaniu oraz komfort wynikający z możliwości zdalnej zmiany temperatury przed powrotem z urlopu lub wyjazdu służbowego.

Rodzaje połączeń głowicy termostatycznej

Standard M30x1,5 stanowi absolutny fundament kompatybilności w europejskim systemie ogrzewania. Gwint o średnicy 30 milimetrów i skoku 1,5 mm na obrót jest tak rozpowszechniony, że producenci pamiętający o uniwersalności swoich produktów projektują je właśnie pod tym kątem. Zawory Herz, Viessmann, Oventrop czy Heimeier żeby wymienić tylko kilku największych dostawców na polskim rynku stosują ten sam standard, co oznacza, że głowica zakupiona w jednym sklepie pasuje do zaworu zamontowanego przez wykonawcę z zupełnie innej części kraju. Tolerancja wykonania gwintu pozwala na pewne osadzenie nawet przy niewielkich odchyleniach wymiarowych wynikających z procesu produkcyjnego.

Zobacz także głowica termostatyczna do starych grzejników

Danfoss stworzył własne rozwiązania w czasach, gdy standard europejski jeszcze nie wykrystalizował się z rosyjskich i skandynawskich tradycji branżowych. Seria RA wykorzystuje gwint M28x1,5 z charakterystycznym pierścieniem ustalającym na korpusie zaworu. Głowice dedykowane dla tej serii mają specjalny rowek mocujący, który współpracuje z tym właśnie pierścieniem. Seria RAV poszedł dalej tutaj trzpień zaworu ma stożkowy kształt umożliwiający mikroregulację przepływu, a głowice wymagają precyzyjnego spasowania z tym kształtem. Wersja RAVL stanowi kompromis między oboma standardami, pozwalając na montaż głowic RA na zaworach RAVL, ale nie odwrotnie.

Dla instalatorów pracujących z budynkami wznoszonymi w systemie wielkopłytowym popularnym w Polsce do lat dziewięćdziesiątych kluczowe znaczenie ma jeszcze jeden standard gwint M40x2 spotykany w zaworach starszego typu produkowanych przez zakłady Instalator czy Armatura Kraków. Głowice współczesne rzadko kiedy pasują bezpośrednio, ale producenci oferują zestawy przejściowe umożliwiające zamontowanie nowoczesnego modułu na starym zaworze. Wymaga to demontażu starego wkładu i wkręcenia adaptera, co przy okazji pozwala na ocenę stanu technicznego całego zaworu termostatycznego.

Identyfikacja właściwego połączenia na już zamontowanym zaworze nie wymaga specjalistycznych narzędzi ani dokumentacji technicznej budynku. Wystarczy suwmiarka z precyzją do 0,1 milimetra, choć doświadczony instalator rozpozna typ na podstawie samego wyglądu gniazda głowicy. Wątpliwości eliminuje również pomiar odległości między dolną krawędzią nakrętki mocującej a końcówką trzpienia producenci podają ten wymiar w milimetrach jako charakterystykę techniczną każdego modelu zaworu. Karta gwarancyjna budynku lub dokumentacja powykonawcza instalacji CO, jeśli jest dostępna, zawiera specyfikację zastosowanych zaworów i pozwala na zakup głowicy jeszcze przed wizytą w sklepie.

Która głowica termostatyczna do jakiego zaworu

Zawory z wkładem prostym obsługują wszystkie typy głowic termostatycznych bez ograniczeń. Ich konstrukcja zakłada osiowy ruch trzpienia prostopadle do kierunku przepływu czynnika grzewczego, co odpowiada standardowemu zakresowi ruchu większości dostępnych na rynku głowic. Problem pojawia się przy zaworach kątowych, gdzie trzpień wychyla się pod kątem względem osi poziomej niektóre głowice z długim korpusem mogą uderzać o obudowę grzejnika lub kolidować z sąsiednimi elementami instalacji. W przypadku grzejników łazienkowych typu drabinka szczególnie często spotyka się zawory zintegrowane zodyfikatorem, które wymagają głowicy o obniżonym profilu.

Zawory z funkcją prewencji bakterii Legionella, spotykane w budynkach użyteczności publicznej i hotelach, wymagają głowic zdolnych do realizacji cyklu termicznej dezynfekcji. W standardowej eksploatacji temperatura czynnika grzewczego nie przekracza 55°C, ale protokół sanitarny wymaga okresowego podgrzewu do 70°C przez minimum 20 minut w celu wyeliminowania bakterii. Głowica programowalna musi obsługiwać tryb, który czasowo przełącza zawór na pełne otwarcie niezależnie od temperatury pokojowej. Funkcja ta jest oznaczana jako termiczny cykl dezynfekcyjny i obecna w specyfikacji urządzenia jej brak dyskwalifikuje głowicę do zastosowań komercyjnych.

Instalacje z hydraulicznym separatorem warstwowym (buforowe) wymagają głowic o poszerzonym zakresie temperatury roboczej. Standardowy zakres to 0-50°C, ale w systemach z buforem ciepła temperatura czynnika może okresowo przekraczać 70°C bezpiecznie dla samego urządzenia. Głowice z ceramicznym trzpieniem zamiast mosiężnego lepiej znoszą długotrwałą ekspozycję na wysoką temperaturę, ponieważ ceramika nie ulega zjawisku pełzania (relaksacji naprężeń) charakterystycznemu dla metali przy obciążeniach termicznych. Przy wyborze warto sprawdzić parametr maksymalnej temperatury medium w karcie katalogowej producenci podają wartości od 90°C do 120°C w zależności od konstrukcji.

Zawory z termicznym siłownikiem proportionalnym (stosowane w systemach solarnych i pompach ciepła) współpracują wyłącznie z głowicami zdolnymi do proporcjonalnej regulacji, a nie dwustanowej (on/off). Sygnał sterujący w takich systemach ma postać zmiennego napięcia 0-10V, które głowica przetwarza na kąt otwarcia zaworu. Proporcjonalna regulacja eliminuje oscylacje temperatury charakterystyczne dla regulatorów dwustanowych i zapewnia stabilność procesu grzewczego przy zmiennym obciążeniu. Głowica wyposażona w wejście analogowe 0-10V stanowi dedykowane rozwiązanie dla tego typu instalacji uniwersalne głowice smart obsługujące protokoły cyfrowe mogą nie mieć odpowiedniego wejścia.

Ostateczna decyzja o wyborze głowicy powinna uwzględniać nie tylko samą kompatybilność mechaniczną, ale również planowany sposób zarządzania ogrzewaniem w perspektywie kilku lat. System smart home wymaga głowic komunikujących się tym samym protokołem, co planowane centrale wybór rozwiązania opartego na zamkniętym protokole producenta ogranicza przyszłe możliwości rozbudowy i wymusza lojalność wobec jednej marki. Alternatywą pozostają głowice kompatybilne z otwartymi standardami jak Zigbee 3.0 lub Matter, które współpracują z różnymi ekosystemami smart home i dają użytkownikowi swobodę migracji między platformami bez wymiany całego osprzętu.

Głowica termostatyczna rodzaje. Najczęściej zadawane pytania
