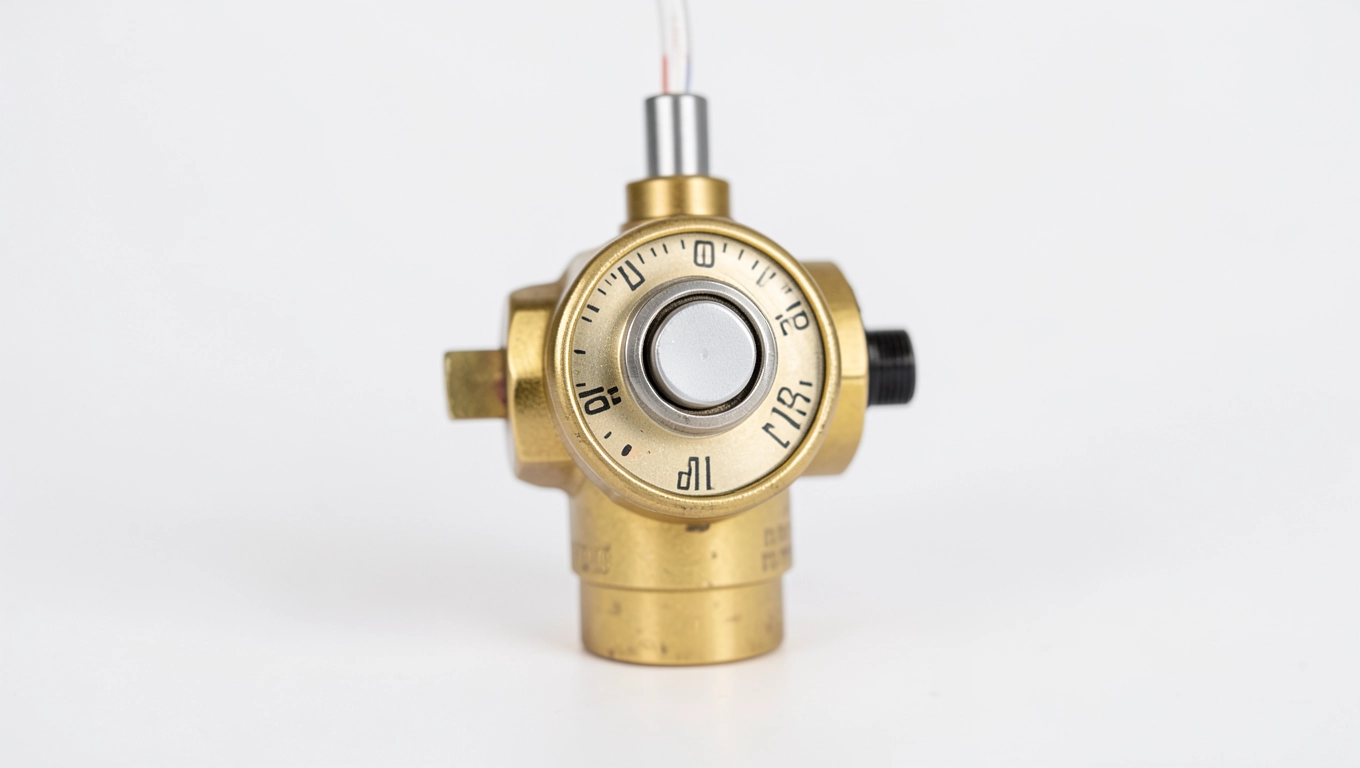

Głowica termostatyczna z kapilarą – jak wybrać najlepszą?

Masz już rozdzielacz ogrzewania podłogowego, wiesz mniej więcej co chcesz osiągnąć, ale stoisz przed półką sklepową albo przewijasz kolejne pozycje w sklepie internetowym i nagle orientujesz się, że opisy techniczne różnią się od siebie w szczegółach, które mogą zaważyć na tym, czy cały system będzie działał bez zarzutu przez następne dwadzieścia lat. Głowica termostatyczna z kapilarą to element, który wygląda niepozornie, a decyduje o tym, czy podłoga będzie ciepła dokładnie wtedy, kiedy tego potrzebujesz, czy też będziesz co chwilę ręcznie korygować ustawienia. Wybór źle dobrany potrafi skutecznie popsuć nawet najbardziej przemyślaną instalację.

• Zakres temperatur pracy głowicy z czujnikiem kapilarnym
• Długość kapilary jak dobrać odpowiednią?
• Rodzaje gwintów i kompatybilność z zaworami
• Zastosowanie głowicy termostatycznej z kapilarą w ogrzewaniu podłogowym
• Głowica termostatyczna z kapilarą pytania i odpowiedzi

Zakres temperatur pracy głowicy z czujnikiem kapilarnym

Mechanizm działania głowicy termostatycznej z kapilarą opiera się na zjawisku rozszerzalności cieplnej cieczy roboczej zamkniętej w szczelnym układzie. Kiedy temperatura otoczenia rośnie, ciecz zwiększa swoją objętość, co przekłada się na przesuwanie się trzpienia wewnątrz korpusu i stopniowe zamykanie przepływu czynnika grzewczego przez zawór. Proces ten zachodzi całkowicie automatycznie, bez udziału elektroniki, baterii czy jakichkolwiek elementów wymagających zasilania. Ta bezawaryjna prostota sprawia, że urządzenie sprawdza się szczególnie tam, gdzie liczy się niezawodność przez długie lata eksploatacji.

Standardowy zakres regulacji temperatury dla głowic tego typu mieści się zazwyczaj między 7 a 28 stopniami Celsjusza, przy czym dolna granica odpowiada pozycji zabezpieczającej przed przypadkowym wychłodzeniem pomieszczenia zimą. Użytkownik może w każdej chwili zmienić ustawienie, obracając pokrętłem z wbudowaną skalą temperaturową każdy stopień przekłada się na konkretne położenie trzpienia, co daje możliwość precyzyjnego dostrojenia parametrów do aktualnych potrzeb. Skala ta stanowi jedyne interface między człowiekiem a maszyną, toteż jej czytelność i solidność wykonania mają niebagatelne znaczenie w codziennym użytkowaniu.

Ograniczenie maksymalnej temperatury roboczej to funkcja, której obecność różni poszczególne modele w sposób subtelny, ale istotny. W przypadku ogrzewania podłogowego nie chodzi tylko o komfort, ale o bezpieczeństwo zbyt wysoka temperatura powierzchni posadzki może prowadzić do pękania płytek, odkształceń paneli czy dyskomfortu u domowników spędzających dużo czasu w pozycji stojącej. Głowica z czujnikiem kapilarnym pozwala ustawić tak zwaną temperaturę maksymalną, powyżej której zawór zostanie całkowicie zamknięty niezależnie od pozycji pokrętła głównego.

Zobacz wymiana głowicy termostatycznej w grzejniku cena

Istotnym parametrem jest również histereza, czyli różnica temperatur między punktem zamykania a punktem otwierania zaworu. W tanich rozwiązaniach mechanicznych wartość ta bywa znaczna, co objawia się efektem „cykania" instalacji i niestabilną temperaturą w pomieszczeniu. Dobrej jakości głowice termostatyczne utrzymują histerezę na poziomie nieprzekraczającym jednego stopnia, co zapewnia płynną i stabilną pracę systemu grzewczego bez zbędnych wahań.

Długość kapilary jak dobrać odpowiednią?

Kapilara stanowi element łączący czujnik temperatury z elementem wykonawczym głowicy, umożliwiając pomiar w punkcie oddalonym od samego korpusu. Standardowa długość wynosząca dwa metry nie jest przypadkowa taka odległość pozwala na zamontowanie czujnika w optymalnym miejscu pomieszczenia, gdzie temperatura odzwierciedla rzeczywiste warunki panujące na poziomie użytkowania, a nie w strefie przyściennej czy w pobliżu źródła ciepła. Czujnik powierzchniowy z kapilarą mierzy temperaturę bezpośrednio w miejscu kontaktu z podłożem lub elementem konstrukcyjnym, co eliminuje opóźnienia czasowe charakterystyczne dla czujników przestrzennych.

Przy wyborze długości kapilary należy wziąć pod uwagę rzeczywistą odległość między rozdzielaczem a punktem pomiaru temperatury. Zbyt krótka kapilara uniemożliwi prawidłowe zamontowanie czujnika w zalecanej lokalizacji, co zmusi do kompromisów obniżających skuteczność regulacji. Zbyt długa natomiast zwiększa bezwładność termiczną układu ciecz wewnątrz kapilary musi najpierw odebrać ciepło z dalszego punktu, zanim dotrze do elementu reagującego, co wydłuża czas odpowiedzi układu na zmiany temperatury.

Zobacz także głowica termostatyczna do starych grzejników

Warto zwrócić uwagę na sposób prowadzenia kapilary wzdłuż instalacji. Ostre zagięcia, promienie mniejsze niż określone przez producenta oraz mechaniczne naprężenia mogą z czasem prowadzić do mikropęknięć i utraty szczelności układu. Kapilara powinna być prowadzona luźno, z zapasem umożliwiającym swobodne przemieszczanie się wraz z ruchami konstrukcji budynku, ale bez tworzenia pętli zbierających zanieczyszczenia. W profesjonalnych instalacjach stosuje się osłony ochronne w miejscach przejść przez przegrody budowlane.

Zjawisko rozszerzalności objętościowej cieczy wewnątrz kapilary jest ściśle powiązane z jej długością im dłuższy przewód, tym większa całkowita zmiana objętości przy danej różnicy temperatur, co przekłada się na siłę działania trzpienia. Producenci projektują głowice pod kątem określonej długości kapilary, dlatego stosowanie przewodów przedłużających może zaburzyć parametry regulacyjne urządzenia. W praktyce oznacza to, że wymiana kapilary na dłuższą bez konsultacji z dokumentacją techniczną może skutkować opóźnioną reakcją lub niewystarczającą siłą zamknięcia zaworu.

Użytkownicy systemów hybrydowych, gdzie głowica współpracuje z siłownikiem elektrycznym, powinni dodatkowo sprawdzić, czy wybrana głowica jest kompatybilna z tym elementem wykonawczym pod kątem siły nacisku na trzpień zaworu. Nie każda głowica termostatyczna przewidziana do pracy autonomicznej poradzi sobie z dodatkowym oporem stawianym przez napęd elektryczny warto ten szczegół zweryfikować przed zakupem, aby uniknąć sytuacji, w której instalacja pozornie działa, ale w rzeczywistości zawór nigdy nie osiąga pełnego zamknięcia ani otwarcia.

Powiązany temat inteligentne głowice termostatyczne ranking

Rodzaje gwintów i kompatybilność z zaworami

Standardowy gwint przyłączeniowy M28 stanowi obecnie najpowszechniejsze rozwiązanie stosowane przez europejskich producentów zaworów termostatycznych. Litera M oznaczagwint metryczny, a liczba 28 średnicę nominalną wyrażoną w milimetrach. Takie oznakowanie ułatwia dobór odpowiedniego akcesorium w sytuacji, gdy zachodzi konieczność wymiany starej głowicy na nową lub doposażenia instalacji w nowy element regulacyjny. Gwint M28 wyróżnia się niewielkim skokiem, co zapewnia precyzyjne osadzenie i szczelność połączenia bez konieczności stosowania dodatkowych uszczelnień w postaci taśmy teflonowej czy pakuł.

Przed zakupem warto dokładnie zmierzyć średnicę gwintu na posiadanym zaworze, ponieważ na rynku wciąż spotyka się zawory z gwintem M30x1,5 starszego typu. Różnica jednego milimetra w średnicy przekłada się na niemożność mechanic połączenia elementów, choć z pozoru wyglądają one podobnie. Zawory instalowane w budynkach przed rokiem 2000 często bazują na innych standardach, dlatego podczas modernizacji instalacji c.o. niezbędne jest albo wymiana zaworów na nowe, albo poszukiwanie głowic oferujących adaptery gwintowe w komplecie.

Kompatybilność z zaworami różnych producentów to kwestia, która wykracza poza sam gwint. Różnice w geometrii gniazda zaworu, wysokości trzpienia oraz sile docisku elementu uszczelniającego mogą wpływać na szczelność i trwałość połączenia. Głowice renomowanych producentów poddawane są testom kompatybilności z zaworami konkurencyjnych marek, co potwierdzają certyfikaty i deklaracje techniczne publikowane w dokumentacji produktowej. Brak takiej informacji w opisie technicznym powinien wzbudzić czujność może to oznaczać, że producent nie przeprowadzał weryfikacji współpracy z szerszą gamą zaworów.

W kontekścieuniwersalności montażu warto podkreślić, że głowica z gwintem M28 współpracuje nie tylko z tradycyjnymi zaworami kątowymi i prostymi, ale również z rozdzielaczami ogrzewania podłogowego wyposażonymi w króćce przyłączeniowe o odpowiednim gwincie. Ta wszechstronność sprawia, że jeden typ głowicy może obsłużyć zarówno grzejniki ścienne, jak i pętlę podłogową, co upraszcza logistykę zakupów i magazynowania części zamiennych w przypadku większych inwestycji.

Zastosowanie głowicy termostatycznej z kapilarą w ogrzewaniu podłogowym

Ogrzewanie podłogowe charakteryzuje się specyficzną dynamiką reakcji na zmiany temperatury w pomieszczeniu. Duża bezwładność termiczna wynikająca z masy betonowej wylewki i warstwy wykończeniowej sprawia, że system nie toleruje nadmiernych wahań przepływu czynnika grzewczego każde przegrzanie przekłada się na dyskomfort odczuwalny jeszcze długo po skorygowaniu nastawy. Głowica termostatyczna z czujnikiem kapilarnym, umieszczona bezpośrednio na powierzchni podłogi lub w specjalnej rurce osłonowej w betonie, mierzy temperaturę tam, gdzie użytkownik faktycznie jej doświadcza, a nie w innych strefach instalacji.

Regulacja temperatury w pętli podłogowej wymaga uwzględnienia gradientu temperatur wzdłuż obiegu grzewczego. Woda wypływająca z rozdzielacza jest cieplejsza niż ta powracająca po przejściu przez całą pętlę, toteż punkt pomiaru powinien znajdować się w strefie, która najlepiej odzwierciedla średnią temperaturę powierzchni. W przypadku dużych pomieszczeń z wieloma pętlami zasilanymi z jednego rozdzielacza konieczne jest zastosowanie oddzielnej głowicy na każdym obiegu, co pozwala na niezależne sterowanie temperaturą w różnych strefach użytkowych.

Zawór termostatyczny współpracujący z głowicą kapilarną pełni funkcję bariery regulacyjnej między rozdzielaczem a pętlą grzewczą. Jego zadaniem jest ograniczanie przepływu czynnika grzewczego w odpowiedzi na sygnał z czujnika, co w praktyce oznacza, że instalacja dostarcza ciepła dokładnie tyle, ile potrzeba do utrzymania żądanej temperatury powierzchni. Automatyczne działanie eliminuje konieczność ręcznego odkręcania i zakręcania zaworów przy każdej zmianie warunków atmosferycznych czy trybu użytkowania pomieszczenia.

Wentylacja budynków z rekuperacją stanowi drugi główny obszar zastosowania głowic z czujnikiem kapilarnym. W systemach, gdzie powietrze nawiewane jest podgrzewane przez wymiennik ciepła zasilany wodą grzewczą, utrzymanie stałej temperatury powietrza w pomieszczeniu wymaga precyzyjnej regulacji przepływu czynnika grzewczego. Czujnik zamontowany na powierzchni kanału wentylacyjnego lub w kanale wywiewnym pozwala głowicy reagować na rzeczywistą temperaturę powietrza w pomieszczeniu, a nie jedynie na temperaturę wody w instalacji.

Dla instalatorów i projektantów istotna jest informacja, że głowica termostatyczna z kapilarą nie wymaga konfiguracji programowalnej ani kalibracji w terenie wystarczy zamontować czujnik we właściwym miejscu, przykręcić głowicę do zaworu i ustawić żądaną temperaturę na skali. Ta prostota uruchomienia sprawia, że element ten chętnie stosowany jest w rozwiązaniach komercyjnych, gdzie pracownicy obsługi technicznej nie muszą przechodzić specjalistycznych szkoleń z obsługi systemów sterowania, a ryzyko błędnej konfiguracji ogranicza się do minimum.
