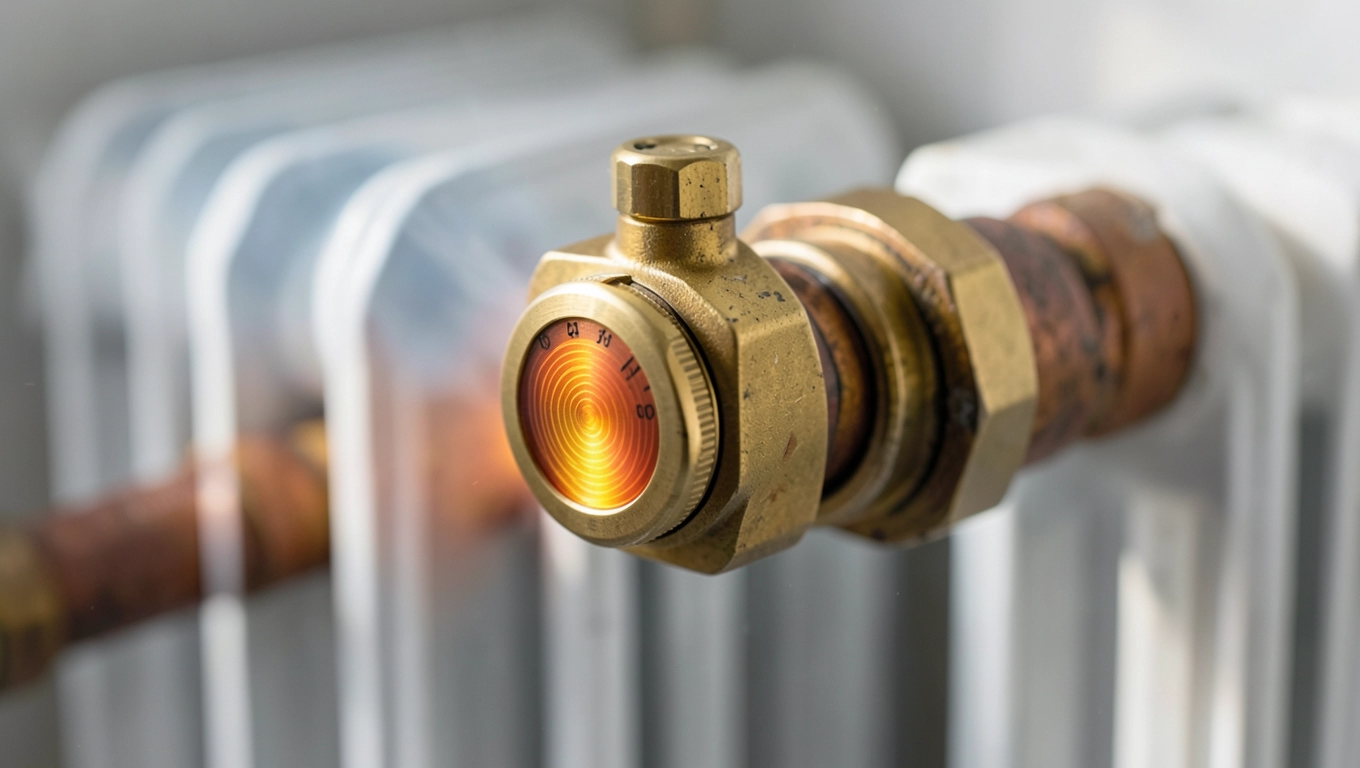

Kryzowanie zaworu termostatycznego – jak regulować przepływ

Nierównomierne ogrzewanie to zmora wielu właścicieli domów jeden grzejnik parzy, podczas gdy drugi-ledwo letni, a próby regulacji kończą się frustracją. Problem rzadko leży w samym kotle czy pompie; przyczyna zwykle kryje się w niewidocznej dla oka nierównowadze hydraulicznej całego układu. Kryzowanie zaworu termostatycznego to precyzyjna metoda, która pozwala przywrócić harmonię przepływu i sprawić, że każdy grzejnik w budynku dostaje dokładnie tyle wody, ile potrzebuje, by osiągnąć zamierzoną temperaturę.

• Przygotowanie narzędzi do kryzowania zaworu termostatycznego
• Ustawianie nastawy wstępnej podczas kryzowania
• Wpływ kryzowania na równomierność ogrzewania
• Najczęstsze błędy przy kryzowaniu zaworów termostatycznych
• Kryzowanie zaworu termostatycznego Pytania i odpowiedzi

Przygotowanie narzędzi do kryzowania zaworu termostatycznego

Kryzowanie nie wymaga zawodowych kwalifikacji, ale bez właściwego przygototowania łatwo o pomyłkę kosztującą spokój na długie godziny. Podstawowy zestaw obejmuje płaski śrubokręt o szerokości 2-3 mm, klucz imbusowy w rozmiarze 3-4 mm oraz miarkę temperaturową termometr kontaktowy z sondą przystosowaną do pomiaru powierzchni rur. Te trzy elementy wystarczą, by przeprowadzić całą procedurę w standardowym domu jednorodzinnym z instalacją grzejnikową wyposażoną w zawory z nastawą wstępną. Śrubokręt służy do zdjęcia osłonki ochronnej zaworu; klucz imbusowy obracania pierścienia nastawczego z naniesioną skalą wartości od 1 do 8, gdzie wyższe liczby oznaczają szerszy przekrój przepływu. Termometr pozwala obiektywnie ocenić, czy temperatura powrotu mieści się w zakładanym przedziale 40-50°C bez niego pozostajesz zdany na subiektywne wrażenie ciepła rury, co przy różnych warunkach atmosferycznych daje dramatycznie różne rezultaty. Warto mieć pod ręką również kartkę i długopis na notowanie wyjściowych pozycji każdego zaworu przed rozpoczęciem regulacji chaos informacyjny to najczęstsza przyczyna błędów.

Przed przystąpieniem do pracy należy sprawdzić ciśnienie statyczne instalacji na manometrze kotła prawidłowy zakres to 1,2-1,5 bar dla zamkniętego układu ciśnieniowego. Zbyt niskie ciśnienie oznacza, że pompa nie wytworzy wystarczającego strumienia, by pokonać opory hydrauliczne narzucone przez kryzowanie; zbyt wysokie może maskować nieszczelności, które ujawnią się przy zmianie warunków temperaturowych. Pomiar najlepiej wykonać przy zimnym systemie, gdy czynnik grzewczy nie wykazuje jeszcze rozszerzalności termicznej, a wskazania manometru są stabilne. Różnica ciśnień między rozdzielaczem a powrotem kotła powinna wynosić co najmniej 0,15 bar przy nominalnym przepływie mniejsza wartość świadczy o niewystarczającej wydajności pompy obiegowej.

Nie można pominąć etapu odpowietrzenia grzejników; zamknięte pęcherze powietrza w obiegu zniekształcają pomiary temperatury i prowadzą do błędnych wniosków o wydajności zaworów. Proces odpowietrzania wykonuje się przed kryzowaniem, a nie równolegle z nim, ponieważ każdy odpowietrzony grzejnik zmienia parametry przepływu w całej gałęzi instalacyjnej. Zawory odpowietrzające znajdują się zazwyczaj w górnej części radiatora, najczęściej przy króćcu zasilającym, choć w niektórych konstrukcjach lokalizacja bywa odwrotna warto sprawdzić dokumentację techniczną konkretnego modelu, bo pomyłka w kierunku obrotu klucza może skutkować uszkodzeniem korpusu zaworu. Po odpowietrzeniu wszystkich grzejników należy ponownie uzupełnić wodę w systemie i sprawdzić ciśnienie, ponieważ każdy wypuszczony pęcherz powietrza zabiera pewną objętość czynnika z zamkniętego obiegu.

Ustawianie nastawy wstępnej podczas kryzowania

Nastawa wstępna to suwak fabrycznie wbudowany w korpus zaworu, który nie reaguje na ruchy głowicy termostatycznej ustala go hydraulik podczas uruchomienia instalacji, a każda zmiana wymaga świadomego obrotu pierścienia z naniesioną skalą. Wartość nastawy determinuje, jaka część całkowitego strumienia może potencjalnie przepłynąć przez zawór przy pełnym otwarciu; głowica termostatyczna jedynie zmniejsza ten strumień, ale nie jest w stanie zwiększyć go ponad limit narzucony przez nastawę. Fizyka tego rozwiązania opiera się na prawie przepływu przez kryzę przekrój otworu kalibrowanego w połączeniu z różnicą ciśnień między zasilaniem a powrotem daje wartość objętościową przepływu zgodną z równaniem ciągłości strugi. Im mniejsza wartość nastawy, tym węższy otwór kalibrowany i tym samou większy opór hydrodynamiczny, co w praktyce oznacza mniej wody przepływającej przez grzejnik w jednostce czasu.

Stopień nastawy wybiera się na podstawie obliczeń projektowych uwzględniających moc cieplną radiatora, średnicę rur przyłączeniowych oraz odległość od kotła im dalej od źródła ciepła, tym większe opory liniowe i tym wyższa powinna być nastawa, by wyrównać deficyt ciśnienia. W warunkach domowych, gdy brak dokumentacji projektowej, pomocna okazuje się metoda empiryczna z wykorzystaniem pomiaru temperatury powrotu przy prawidłowo dobranym przepływie czynnik schładza się o 15-20°C w stosunku do temperatury zasilania, co przekłada się na odczucie równomiernego ciepła na całej powierzchni radiatora. Zbyt niska temperatura powrotu, poniżej 35°C, świadczy o nadmiernym przepływie zbyt wysoka, powyżej 55°C, oznacza, że woda nie zdążyła oddać ciepła i krąży zbyt wolno.

Sama procedura ustawiania rozpoczyna się od zdjęcia plastikowej osłonki zaworu, która osłania mechanizm i stanowi barierę termiczną między otoczeniem a czujnikiem głowicy. Pod osłonką znajduje się metalowy pierścień z wyfrezowanymi rowkami jeden z nich stanowi wskaźnik pozycji, a obudowa zaworu zawiera naniesioną skalę numerowaną od 1 do 8. Klucz imbusowy wprowadza się w gniazdo pierścienia i wykonuje obrót w kierunku zgodnym z ruchem wskazówek zegara, by zwiększyć nastawę, lub przeciwnie, by ją zmniejszyć. Każdy pełny obrót przesuwa wskaźnik o jedną działkę na skali; niektóre zawory oferują nastawy połówkowe, oznaczone kreską pośrednią między liczbami całkowitymi, co daje możliwość precyzyjnej korekty w sytuacjach granicznych. Po ustawieniu żądanej wartości pierścień zachowuje pozycję dzięki sprężynie dociskowej, a osłonkę nakłada się ponownie, by zabezpieczyć mechanizm przed przypadkowym dotknięciem.

Warto mieć świadomość, że nastawa wstępna nie działa niezależnie od reszty systemu jej skuteczność zależy od ciśnienia różnicowego dostępnego na gałęzi, w której zamontowany jest zawór. W instalacjach bez regulatorów różnicy ciśnienia, co jest typowe dla starszych budynków, zmiana nastawy na jednym grzejniku wpływa na przepływ w całej gałęzi, przesuwając punkt równowagi hydraulicznej. Dlatego zaleca się wprowadzać zmiany stopniowo, po jednym grzejniku, i odczekiwać kilka godzin na ustabilizowanie warunków przed kolejną modyfikacją. Nagłe przeskoki o kilka stopni na skali często prowadzą do efektu jo-jo, gdzie poprawa w jednym pomieszczeniu pogarsza warunki w sąsiednim.

Wpływ kryzowania na równomierność ogrzewania

Rozłożenie przepływu czynnika grzewczego między grzejnikami to kluczowa sprawa dla komfortu mieszkańców i wydajności energetycznej całego budynku. W systemie bez kryzowania, gdzie każdy zawór termostatyczny pracuje bez ograniczeń wstępnych, naturalna hierarchy ciśnień sprawia, że grzejniki najbliższe kotłu pobierają nieproporcjonalnie dużą część strumienia, podczas gdy te na końcach obiegów pozostają chronicznie niedogrzane. Efekt ten nasila się szczególnie przy dużej rozpiętości wysokości budynku lub znacznych różnicach w długości gałęzi rozdzielacza woda płynie najłatniejszą drogą, pomijając dalsze odbiorniki.

Kryzowanie tworzy sztuczny próg oporu na grzejnikach o zbyt dużej mocy lub zbyt korzystnej lokalizacji w układzie, zmuszając nadmiar strumienia do przekierowania w stronę jednostek potrzebujących więcej. Mechanizm działa na zasadzie repartycji ciśnienia każdy zawór z nastawą wstępną pobiera część energii kinetycznej przepływającego czynnika, obniżając ciśnienie za sobą i wyrównując warunki dla grzejników położonych dalej. W rezultacie nawet grzejnik w odległym pokoju na drugim piętrze może osiągnąć projektową różnicę temperatur między zasilaniem a powrotem, a nie jedynie nadtapiać powietrze przy zbyt niskim przepływie.

Mierzalnym wskaźnikiem skuteczności kryzowania jest temperatura powierzchni radiatorów przy prawidłowo zbilansowanym systemie wszystkie grzejniki w domu wykazują zbliżoną temperaturę górnej części obudowy, różniącą się maksymalnie o 5°C w skali bezwzględnej. Pomiar wykonuje się termometrem na podczerwień skierowanym w centralną strefę płyty czołowej, w odległości około 30 cm, po upływie co najmniej 30 minut od uruchomienia systemu, by wykluczyć wpływ chwilowej fluktuacji przepływu. Różnice przekraczające 10°C między najcieplejszym a najzimniejszym radiatorem świadczą o niezbilansowaniu wymagającym korekty nastaw, podczas gdy wahania w przedziale 3-5°C mieszczą się w normie eksploatacyjnej i nie wymagają interwencji.

Wpływ kryzowania na rachunki za ogrzewanie jest pośredni, ale mierzalny gdy każdy grzejnik pracuje w projekcieowanych warunkach, kocioł nie musi kompensować strat przez podnoszenie temperatury zasilania ani uruchamiać dodatkowych cykli pompowych. Według danych z testów laboratoryjnych, niezbilansowany system potrafi zużywać nawet 15-20% więcej energii na utrzymanie komfortu niż instalacja z optymalnie ustawionymi nastawami wstępnymi. Oszczędność ta wynika z faktu, że przy nieprawidłowym przepływie część grzejników pracuje z nadmierną różnicą temperatur, wymuszając na kotle wyższą temperaturę zasilania, niż potrzebowałyby pozostałe jednostki przy właściwym strumieniu.

Najczęstsze błędy przy kryzowaniu zaworów termostatycznych

Przesadnaność w ustawianiu wstępnej to grzech pierworodny amatorów chęć szybkiego efektu skutkuje zbyt niskimi wartościami na kluczowych grzejnikach, co wywołuje kaskadę kompensacyjną w całej instalacji. Fizyka przepływu przez małe przekroje oznacza, że zbyt restrykcyjna nastawa wstępna może całkowicie zablokować możliwość modulacji przez głowicę termostatyczną przy minimalnym przepływie nawet pełne otwarcie zaworu nie dostarczy wystarczającej ilości czynnika, by ogrzać pomieszczenie do zadanej temperatury. Objawia się to sytuacją, gdy głowica pozostaje na maksymalnym ustawieniu, a w pokoju mimo to panuje chłód radiator jest letni, a rura powrotna wyraźnie chłodniejsza od zasilającej. Zjawisko to bywa mylone z awarią głowicy, podczas gdy przyczyna leży w nieodpowiedniej nastawie wstępnej zablokowanej na zbyt niskiej wartości.

Ignorowanie dokumentacji technicznej producenta zaworów to kolejny powszechny błąd każdy model ma swoją specyfikę, której znajomość decyduje o powodzeniu regulacji. Niektóre zawory wymagają ustawienia wartości przed montażem głowicy, ponieważ po jej założeniu dostęp do pierścienia nastawczego jest niemożliwy; inne oferują możliwość zmiany nastawy nawet przy zamontowanej głowicy, ale wymagają specjalnego klucza topikowego, by uniknąć uszkodzenia powłoki antykorozyjnej. Kolorystyka skal różni się między producentami numbers mogą odpowiadać różnym wartościom przepływu, co sprawia, że przeniesienie ustawień z jednego systemu na drugi bez weryfikacji dokumentacji prowadzi do katastrofalnych rezultatów. Warto przed przystąpieniem do pracy poświęcić kwadrans na przeczytanie instrukcji obsługi, by uniknąć godzin prób i błędów.

Pomijanie etapu pomiarów kontrolnych stanowi błąd o tyle niebezpieczny, że eliminuje możliwość weryfikacji poprawności wprowadzonych zmian. Bez dokumentacji wyjściowych wartości temperatur i ciśnień nie sposób stwierdzić, czy kryzowanie faktycznie poprawiło sytuację, czy tylko przesunęło problem w inne miejsce instalacji. Profesjonalista zawsze sporządza protokół pomiarowy przed rozpoczęciem regulacji, a następnie powtarza pomiary po upływie 24 godzin, by uchwycić stan ustalony, nie zaś przejściową reakcję systemu na nagłą zmianę warunków przepływu. W warunkach domowych wystarczy prowizoryczny zeszyt z datą, wartością nastawy i zmierzoną temperaturą powrotu dla każdego grzejnika to minimalna dokumentacja, która pozwala wycofać się z błędnych decyzji.

Nieuzasadnione otwieranie wszystkich zaworów na maksimum w przekonaniu, że głowica termostatyczna załatwi resztę, to błąd wynikający z niezrozumienia wzajemnych zależności w układzie hydraulicznym. Głowica termostatyczna reguluje przepływ w zamkniętej pętli sprzężenia zwrotnego otwiera się, gdy temperatura w pomieszczeniu spada, i zamyka, gdy rośnie. Ale sama regulacja odbywa się w ramach przepływu nominalnego wyznaczonego przez nastawę wstępną. Jeśli nastawa jest zbyt wysoka, głowica będzie cały czas w pozycji zamkniętej, bo temperatura osiągnie zadany próg zbyt szybko, a pokój przesadzi się. Gdy nastawa jest zbyt niska, głowica nie zdoła dostarczyć wystarczającego strumienia, by w ogóle osiągnąć żądaną temperaturę. Dopiero właściwie dobrana nastawa wstępna pozwala głowicy operować w optymalnym zakresie, gdzie drobne korekty przynoszą widoczną zmianę komfortu, bez nadmiernych oscylacji czy histerezy.

Ostatni błąd, który warto wspomnieć, to podejmowanie prób kryzowania w systemie z istniejącymi awariami lub zanieczyszczeniami szumy, niestabilne ciśnienie czy wyraźne różnice między wskazaniami manometrów na różnych punktach instalacji świadczą o problemach wymagających naprawy przed regulacją.Próba ustawienia nastaw na zablokowanych zaworach lub przy zapowietrzonych grzejnikach skończy się niepowodzeniem i fałszywym wrażeniem, że metoda kryzowania nie działa, podczas gdy prawdziwy problem leży zupełnie gdzie indziej.

Po zakończeniu regulacji warto przez kilka dni obserwować reakcję systemu na zmiany temperatury zewnętrznej, wahania ciśnienia i tryb pracy kotła. Stabilność parametrów przez kolejny tydzień eksploatacji świadczy o poprawności przeprowadzonego kryzowania; dalsze wahania czy powrót do nierównomiernego nagrzewania wymagają ponownej analizy przyczyn i ewentualnej konsultacji z instalatorem posiadającym uprawnienia do pracy z ciśnieniowymi układami grzewczymi.

Kryzowanie zaworu termostatycznego Pytania i odpowiedzi
