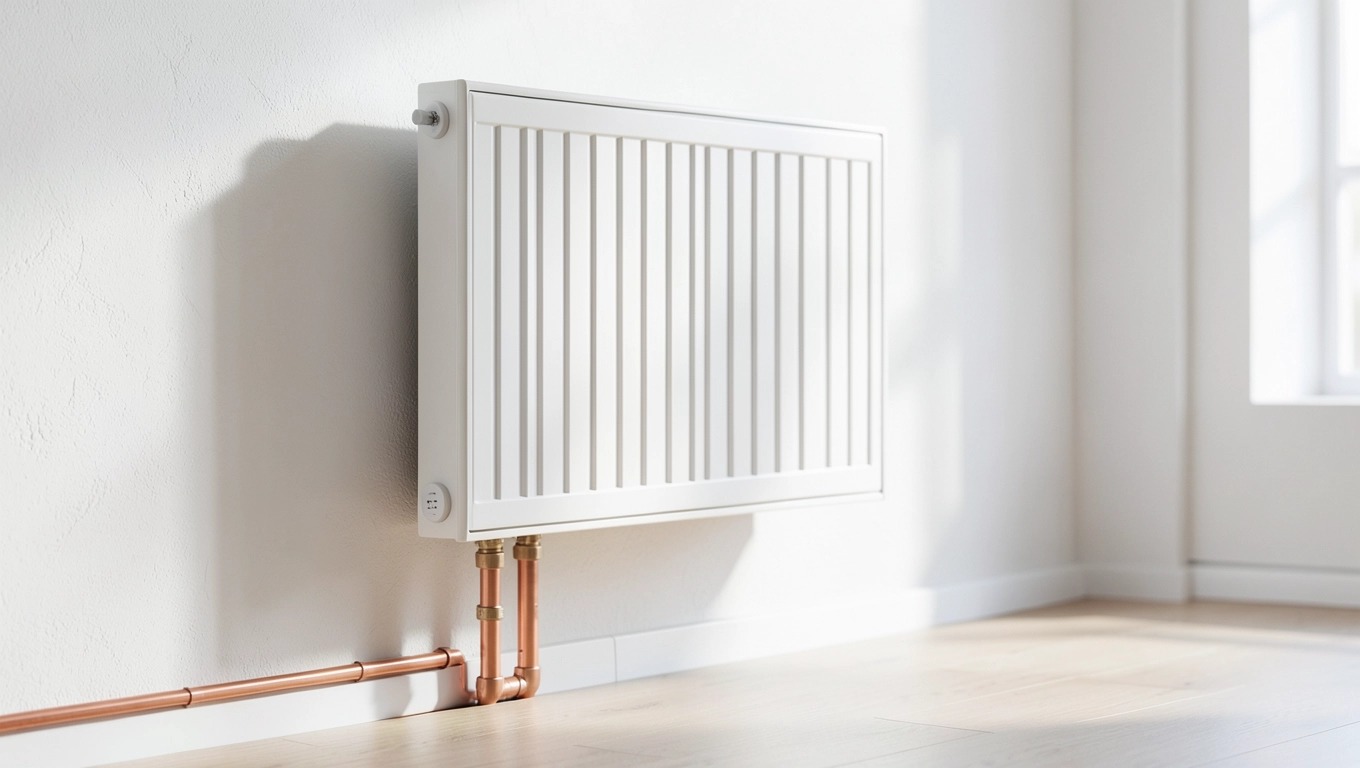

Podłączenie grzejnika od dołu z termostatem – krok po kroku

Masz już wybrany grzejnik, wiesz gdzie go powiesić, ale podłączenie od dołu z termostatem wygląda na zagmatwane rury biegną w podłodze, zawory wymagają precyzyjnego ustawienia, a każdy błąd kosztuje albo przeciekiem, albo niedogrzewaniem. Spokojnie, to da się zrobić dobrze, jeśli zrozumiesz, dlaczego kolejność etapów ma znaczenie i co dokładnie kontroluje termostatyczny zawór. Wyjaśnię ci wszystkie detale, które instalatorzy często pomijają, a które decydują o tym, czy instalacja działa bezszelestnie i ekonomicznie przez dekady.

• Wybór odpowiedniego zestawu podłączeniowego
• Montaż zaworów i podłączenie termostatu
• Weryfikacja szczelności i regulacja przepływu
• Unikanie błędów przy podłączaniu grzejnika od dołu z termostatem
• Podłączenie grzejnika od dołu z termostatem najczęściej zadawane pytania

Wybór odpowiedniego zestawu podłączeniowego

Dolne podłączenie grzejnika z termostatem wymaga zupełnie innego zestawu niż tradycyjne przyłącze boczne. Podstawowa różnica polega na tym, że rury zasilająca i powrotna wchodzą do grzejnika przez dolną komorę, a nie przez boczne króćce. Oznacza to konieczność zastosowania specjalnego wkładu termostatycznego zamontowanego fabrycznie w korpusie grzejnika lub dostarczonego jako osobny zestaw z zaworami kątowymi lub prostymi.

W praktyce wybór zaworów zależy od tego, czy rury prowadzisz w posadzce, czy w ścianie. Przy instalacji podpodłogowej najczęściej stosuje się zawory kątowe 90°, ponieważ pozwalają wyprowadzić połączenie z płaszczyzny pionowej na poziomą bez zbędnych kolanek. Zawory proste sprawdzają się tam, gdzie masz do dyspozycji więcej przestrzeni na wyprowadzenie rur i zależy ci na minimalnym oporze przepływu.

Przy doborze średnic kieruj się zasadą, że opór hydrauliczny rośnie proporcjonalnie do kwadratu prędkości przepływu. Jeśli zastosujesz rury o średnicy mniejszej niż projektowa, ciśnienie dyspozycyjne pompy obiegowej może okazać się niewystarczające dla najdalszego grzejnika w układzie, a w efekcie dostaniesz wyraźnie niższą temperaturę w pomieszczeniach usytuowanych na końcu pętli.

Dowiedz się więcej o jak podłączyć termostat do ogrzewania podłogowego

Norma PN-EN 215, która definiuje wymagania dla termostatycznych zaworów regulacyjnych, precyzuje również minimalne odległości między osią zaworu a powierzchnią mocowania grzejnika. Wynika to z konieczności zapewnienia miejsca na swobodne wkręcenie termostatu bez napinacza linki, co mogłoby zakłócić jego działanie. Przy typowych grzejnikach płytowych odległość ta wynosi od 40 do 60 mm w zależności od modelu.

Na rynku dostępne są zestawy jedno- i dwupłaszczyznowe. Zestaw jednopłaszczyznowy oznacza, że obie rury zasilająca i powrotna wchodzą z tej samej strony grzejnika, co upraszcza prowadzenie instalacji w jednym kierunku. Zestaw dwupłaszczyznowy pozwala na wprowadzenie rur z przeciwległych stron, co bywa przydatne, gdy masz ograniczoną przestrzeń z jednej strony lub chcesz ukryć połączenia w rogach pomieszczenia.

Zanim kupisz zestaw, sprawdź rozstaw króćców przyłączeniowych w dolnej części twojego grzejnika. Producent podaje go w milimetrach, a typowe wartości to 50 mm dla grzejników kompaktowych i 75 mm dla modeli o wyższej mocy cieplnej. Niezgodność rozstawu sprawi, że nawet najdroższy zawór nie będzie pasował, a dopasowywanie adapterami to gotowy przepis na przeciek.

Sprawdź termostatyczny zawór mieszający schemat podłączenia

Montaż zaworów i podłączenie termostatu

Przed przystąpieniem do montażu odpowietrz dokładnie instalację centralnego ogrzewania, zwłaszcza jeśli niedawno napełniałeś ją wodą. Powietrze uwięzione w rurach tworzy mikropęcherzyki, które po uruchomieniu grzejnika przedostają się do termostatycznego zaworu i blokują prawidłowe działanie elementu silownikowego. W efekcie termostat albo nie domyka przepływu, albo reaguje z opóźnieniem, generując niepotrzebne straty energii.

Sam mechanizm termostatyczny działa na zasadzie rozszerzalności objętościowej elementu wypełnionego woskiem parafinowym lub gazem. Gdy temperatura otoczenia rośnie, element rozszerza się i przesuwa trzpień zamykający wkład zaworu, zmniejszając przepływ czynnika grzewczego. Gdy temperatura spada, element kurczy się, a sprężyna otwaca przepływ. Precyzyjność tego procesu zależy od jakości wykonania elementu i prawidłowego kontaktu czujnika z powietrzem w pomieszczeniu.

Czujnik temperatury wbudowany w termostat powinien być umieszczony z dala od bezpośredniego strumienia ciepła emitowanego przez grzejnik, ale jednocześnie w miejscu, gdzie powietrze krąży swobodnie. Montaż czujnika tuż przy powierzchni grzejnika sprawia, że urządzenie odczytuje temperaturę wypromieniowaną z obudowy, a nie rzeczywistą wartość w strefie przebywania ludzi. Norma PN-EN 215 zaleca, aby odległość między osią termostatu a powierzchnią grzejnika wynosiła minimum 100 mm.

Sprawdź podłączenie termostatu do ogrzewania podłogowego

Zawory przyłączeniowe montujesz na króćcach dolnych grzejnika przed powieszeniem całości na ścianie to znacznie ułatwia dokręcenie połączeń, gdy masz pełny dostęp. Użyj klucza nastawnego odpowiednio dobranego do kształtu nakrętki, a po dokręceniu sprawdź szczelność, przykładając wodę z mydlinami do połączenia. Zaciśnięcie zbyt mocne na gwincie typu GZ może uszkodzić gwint, a zbyt luźne spowoduje przeciek przy pierwszym uruchomieniu systemu.

Po zawieszeniu grzejnika i podłączeniu rur zasilających oraz powrotnych przymocuj głowicę termostatyczną zgodnie z instrukcją producenta. Zwróć uwagę na oznaczenia kierunku przepływu na korpusie zaworu ich nieprzestrzeganie nie spowoduje awarii, ale zwiększy opór hydrauliczny i może generować szumy przepływu, zwłaszcza przy wyższych prędkościach czynnika grzewczego.

Jeśli używasz termostatu z serii zdalnie sterowanej, czujnik musi być zamontowany osobno w wybranym miejscu w pomieszczeniu, w odległości nieprzekraczającej długości linki sterującej podanej przez producenta. W przypadku sterowników elektronicznych z czujnikiem na przewodzie maksymalna długość przewodu to zazwyczaj 4 metry, a jego skrócenie bez konsultacji z dokumentacją techniczną może prowadzić do błędnych odczytów temperatury.

Weryfikacja szczelności i regulacja przepływu

Po zmontowaniu całego układu niezbędne jest przeprowadzenie próby ciśnieniowej przed przykryciem rur wylewką podłogową lub zamontowaniem osłon maskujących. Ciśnienie próbne powinno wynosić półtora raza więcej niż ciśnienie robocze systemu, co oznacza, że przy typowym ciśnieniu roboczym 1,5 bara należy sprawdzić szczelność przy 2,2 bara. Wartość tę utrzymuje się przez 30 minut, obserwując manometr jakikolwiek spadek wymaga ponownego sprawdzenia wszystkich połączeń.

Podczas próby ciśnieniowej zwróć szczególną uwagę na połączenia odporne na korozję, zwłaszcza jeśli masz w instalacji rury wielowarstwowe z aluminium. Korozja galvaniczna pojawia się najczęściej w miejscach styku różnych metali, dlatego stosowanie dielektrycznych przełączników między rurami stalowymi a aluminiowymi to absolutna konieczność, a nie opcja dodatkowa.

Po pomyślnym teście szczelności uruchom system i rozpocznij proces odpowietrzania grzejnika. Robi się to przez zawór odpowietrzający zamontowany w górnej części korpusu. Odpowietrzanie zawsze zaczyna się od najdalszego grzejnika w układzie i idzie w kierunku kotła, ponieważ powietrze naturalnie przemieszcza się ku źródłu ciśnienia roboczego. Każdy grzejnik odpowietrzasz, aż strumień wypływający z zaworu będzie ciągły, bez bulgotania.

Kolejnym etapem jest regulacja przepływu czynnika grzewczego przez poszczególne grzejniki w układzie. Proces ten nosi nazwę bilansowania hydraulicznego i polega na ustawieniu nastaw zaworów regulacyjnych tak, aby ilość wody przepływającej przez każdy grzejnik była proporcjonalna do jego zapotrzebowania na moc cieplną. Bilansowanie przeprowadza się miernikiem przepływu lub przez porównanie temperatur zasilania i powrotu na poszczególnych grzejnikach.

Prawidłowo zbilansowany system charakteryzuje się tym, że różnica temperatur między zasilaniem a powrotem utrzymuje się w przedziale od 10 do 15°C dla grzejników pracujących w standardowym trybie. Wartość poniżej 10°C oznacza nadmierny przepływ, który można korygować przymknięciem zaworu. Różnica przekraczająca 20°C świadczy o zbyt małym przepływie, co skutkuje niedogrzewaniem pomieszczenia i zwiększonym zużyciem energii przez kocioł pracujący ze zwiększoną mocą.

Dla instalacji z termostatem istotne jest również sprawdzenie, czy czujnik reaguje na zmiany temperatury otoczenia w sposób liniowy i czy histereza działania zaworu mieści się w przedziale podanym przez normę PN-EN 215, czyli poniżej 1°C. Test przeprowadza się przez stopniowe obniżanie temperatury w pomieszczeniu i obserwowanie momentu, w którym termostat zamyka przepływ. Jeśli zamknięcie następuje przy temperaturze różniącej się o więcej niż 1°C od wartości nastawnej, element termostatyczny wymaga wymiany lub rekalibracji.

Unikanie błędów przy podłączaniu grzejnika od dołu z termostatem

Najczęstszym błędem przy dolnym podłączeniu grzejnika jest niewłaściwe poprowadzenie rur w podłodze bez zachowania odpowiedniego spadku w kierunku odpływu. Przy instalacji grawitacyjnej minimalny spadek wynosi 1%, co oznacza, że na każdy metr długości rura powinna obniżać się o 10 mm. Przy zamkniętym układzie wymuszonym ciśnieniowo spadek nie jest wymagany, ale jego brak utrudnia ewentualne opróżnianie instalacji podczas konserwacji.

Drugim poważnym błędem jest pomijanie izolacji termicznej rur prowadzonych w warstwie izolacyjnej podłogi. Rury zasilające biegnące przez strefy nieogrzewane, takie jak przedpokój czy korytarz, tracą ciepło na drodze do grzejnika, co zmniejsza temperature czynnika docierającego do odbiornika. Izolacja rur minimum 20-milimetrową otuliną ze spienionego polietylenu redukuje te straty nawet o 85% w porównaniu z rurą nieizolowaną.

Kolejny błąd to umieszczanie termostatu w zamkniętej wnęce lub w miejscu o ograniczonej cyrkulacji powietrza. Jeśli czujnik znajduje się za firaną, w szafie wnękowej lub tuż przy źródle ciepła innego niż kontrolowany grzejnik, odczyt temperatury będzie niereprezentatywny dla całego pomieszczenia. Termostat zamknięty w szafie zgłasza zazwyczaj zawyżoną temperaturę, co powoduje niedogrzewanie przestrzeni mieszkalnej.

Podczas montażu zaworów podłączeniowych koniecznie zwróć uwagę na moment dokręcenia nakrętek. Gwinty typu GZ wykonane ze stopów metali lekkich są podatne na przeciążenie i zerwanie gwintu przy zbyt mocnym dokręceniu kluczem dynamometrycznym. Producent podaje maksymalny moment obrotowy, a przekroczenie tej wartości prowadzi do mikropęknięć powodujących przecieki pojawiające się dopiero po kilku miesiącach eksploatacji, gdy ciśnienie robocze zaczyna pracować na osłabionym połączeniu.

Zapominanie o przepłukaniu instalacji przed zamontowaniem grzejnika to błąd, który może kosztować znacznie więcej niż jedno dodatkowe odpowietrzanie. Zanieczyszczenia mineralne, resztki uszczelniaczy i wióry z gwintowania rur dostają się do wkładu termostatycznego i blokują jego ruchliwość. Efektem jest albo całkowite zablokowanie zaworu, albo opóźniona reakcja na zmiany temperatury, co przekłada się na wahania temperatury w pomieszczeniu rzędu 3-5°C.

Ostatnią kwestią, której wiele osób nie bierze pod uwagę, jest konieczność regularnego przeglądu i czyszczenia termostatu. Osadzający się kurz na elemencie czujnikowym zmniejsza czułość urządzenia, a grudki brudu dostające się do szczeliny między trzpieniem a korpusem zaworu powodują tarcie utrudniające precyzyjne domykanie przepływu. Przegląd raz na dwa lata, obejmujący demontaż głowicy i oczyszczenie szczelin sprężonym powietrzem, znacząco wydłuża żywotność całego układu.

Jeśli planujesz wymianę starego grzejnika bocznego na model z dolnym podłączeniem, sprawdź wcześniej ciśnienie robocze w swojej instalacji i porównaj je z parametrami nowego grzejnika. Zbyt wysokie ciśnienie dyspozycyjne może prowadzić do przyspieszonego zużycia połączeń, a w skrajnych przypadkach do pęknięcia korpusu przy uderzeniu hydraulicznym generowanym przez pompę obiegową.

Podłączenie grzejnika od dołu z termostatem to rozwiązanie, które wymaga więcej przemyślenia na etapie projektowania niż tradycyjne przyłącze boczne, ale rekompensuje to estetyką, efektywnością sterowania temperaturą i możliwością ukrycia instalacji pod podłogą. Dobre przygotowanie na start, precyzyjny montaż zaworów i świadome omijanie pułapek opisanych powyżej pozwolą ci cieszyć się komfortowym ciepłem bez zbędnych kosztów eksploatacyjnych przez długie lata.
