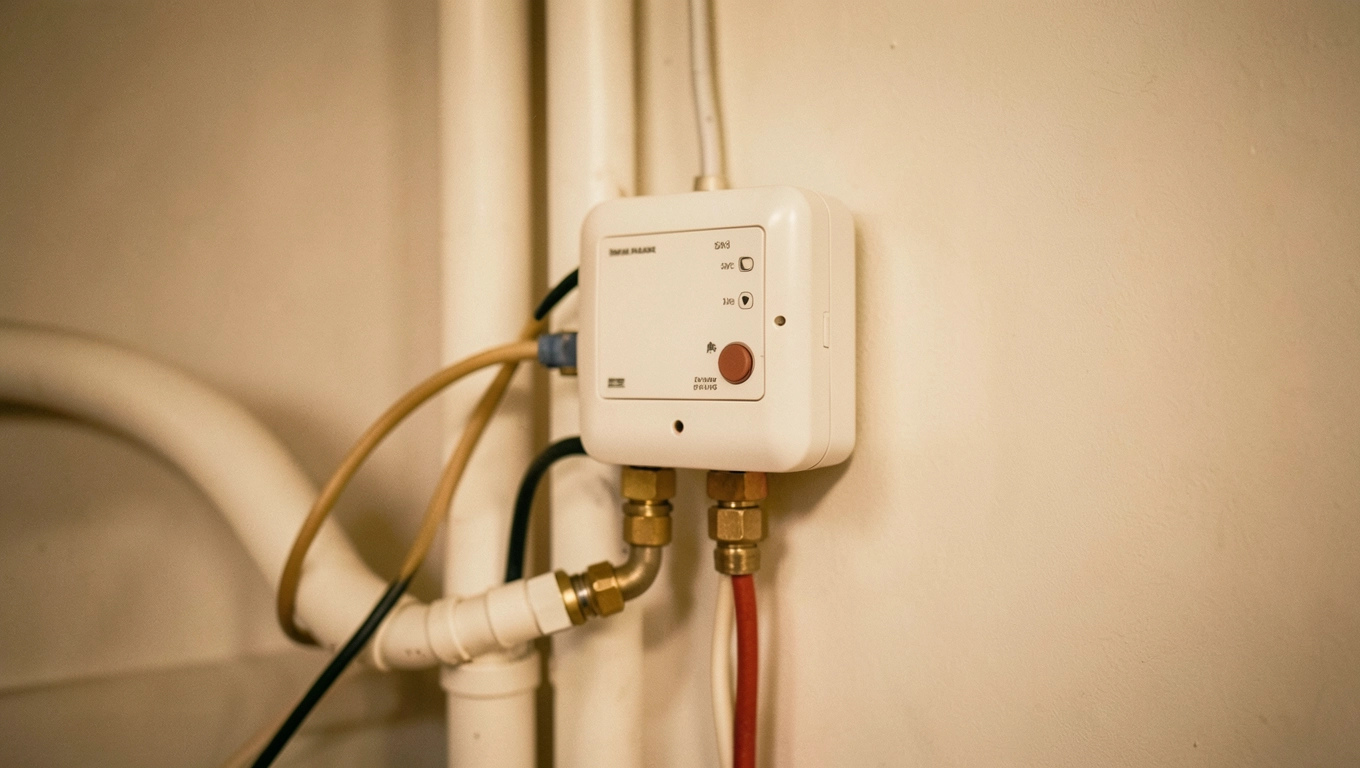

Jak poprawnie podłączyć termostat do ogrzewania podłogowego

Zepsuty termostat potrafi zamienić przyjemność z ciepłej podłogi w prawdziwą zmorę zwłaszcza gdy nowe urządzenie zaczyna przepalać wewnętrzne bezpieczniki tuż po pierwszym uruchomieniu. Najczęściej winowajcą nie jest wadliwy osprzęt, lecz błąd na etapie okablowania, który łatwo popełnić, gdy nie zna się specyfiki sterowników przeznaczonych do ogrzewania podłogowego. Poniższy poradnik omawia cały proces od sprawdzenia kompatybilności napięciowej po testowe uruchomienie systemu, wskazując dokładnie te momenty, gdzie ryzyko pomyłki jest największe.

• Przygotowanie narzędzi i komponentów
• Montaż termostatu na ścianie
• Podłączenie przewodów do siłowników i pompy
• Ustawienie czujnika temperatury podłogowej
• Konfiguracja i testowanie systemu
• Podłączenie termostatu do ogrzewania podłogowego pytania i odpowiedzi

Przygotowanie narzędzi i komponentów

Przed przystąpieniem do jakiejkolwiek pracy przy instalacji elektrycznej należy bezwzględnie odłączyć zasilanie w rozdzielnicy nie wystarczy wyłączyć samego termostatu, ponieważ przewody doprowadzające pozostają pod napięciem przez cały czas. Idealnym narzędziem pomocniczym jest próbnik bezdotykowy, który sygnalizuje obecność napięcia w przewodach zanim cokolwiek zostanie dotknięte. Warto mieć pod ręką również multimetr cyfrowy ustawiony na pomiar napięcia zmiennego, ponieważ pozwala on zweryfikować, czy dana linia rzeczywiście jest wyłączona błąd w rozdzielnicy lub pomyłka w oznaczeniu bezpiecznika zdarza się nawet doświadczonym elektrykom.

Podstawowa paleta narzędzi obejmuje śrubokręty płaskie i krzyżakowe o izolowanych rękojeściach, szczypce zginane z wygiętym czubkiem do precyzyjnego chwytania przewodów w puszkach oraz stripher do zdejmowania izolacji bez ryzyka nacięcia żyły miedzianej. Przy montażu na ścianie przydatny jest poziomica wodorowa termostat zamontowany nierówno może powodować niestabilne odczyty czujnika wewnętrznego, a co za tym idzie, nieprawidłowe załączanie i wyłączanie ogrzewania w nieoczekiwanych momentach.

Pod względem komponentów kluczowa jest znajomość parametrów posiadanego systemu grzewczego: napięcia zasilania (230 V AC w standardowych instalacjach domowych), mocy całkowitej maty grzewczej lub kabla oporowego oraz wymagań sterownika dotyczących obciążalności styków wyjściowych. Termostat dobiera się tak, aby jego maksymalna obciążalność wyjść była co najmniej 20% wyższa od mocy grzewczej w przeciwnym razie styki pracują na granicy swoich możliwości i ich trwałość drastycznie spada. Informacja o obciążalności podawana jest zazwyczaj w watach lub amperach na obudowie urządzenia i w karcie katalogowej.

Dowiedz się więcej o jak podłączyć termostat do ogrzewania podłogowego

W skład systemu ogrzewania podłogowego wchodzą nie tylko mata grzewcza i termostat, lecz również siłowniki termiczne montowane na rozdzielaczu, które regulują przepływ czynnika grzewczego przez poszczególne pętle. W przypadku ogrzewania elektrycznego maty instaluje się bezpośrednio na podłodze i podłącza do termostatu dwoma przewodami zasilającymi, natomiast w ogrzewaniu wodnym termostat steruje właśnie siłownikami każdy z nich wymaga osobnego przewodu sterującego doprowadzonego z rozdzielnikiem. W obu wariantach konieczne jest zastosowanie peszli ochronnych dla przewodów czujnika temperatury podłogi, ponieważ mechaniczne uszkodzenie tego delikatnego elementu jest jedną z najczęstszych przyczyn awarii.

Przewody czujnika podłogowego nigdy nie wolno układać w tej samej linii co kable grzewcze pole elektromagnetyczne generowane przez matę zakłóca odczyt temperatury i może powodować przegrzewanie się posadzki w jednym miejscu przy jednoczesnym niedogrzewaniu w innym.

Montaż termostatu na ścianie

Wybór wysokości montażu termostatu powinien uwzględniać przede wszystkim naturalny cyrkulację powietrza w pomieszczeniu urządzenie umieszczone bezpośrednio nad grzejnikiem lub w strefie nasłonecznionej będzie rejestrować temperaturę zawyżoną względem rzeczywistej wartości w pokoju. Standardowa wysokość mieści się w przedziale 120-150 cm od poziomu podłogi, co pozwala na wygodną obsługę bez konieczności schylania się, a jednocześnie znajduje się ponad strefą zagrożoną zachlapaniem z umywalki czy wanny. W łazience montuje się termostaty o podwyższonym stopniu ochrony IP, przy czym ich obudowa musi znajdować się w strefie bezpiecznej według normy PN-HD 60364.

Sprawdź termostatyczny zawór mieszający schemat podłączenia

Przed przytwierdzeniem puszki montażowej warto sprawdzić, czy w danym miejscu nie przebiegają ukryte przewody elektryczne popularnym narzędziem jest detektor kabli z ostrzeżeniem akustycznym, który sygnalizuje obecność metalu i przewodów pod napięciem pod powierzchnią ściany. W przypadku ścian karton-gipsowych należy stosować puszki wzmacniane, które zapobiegają wyrwaniu urządzenia pod wpływem niezamierzonego szarpnięcia termostat waży niewiele, ale codzienne dotykanie go przez domowników generuje mikrowibracje osłabiające połączenie ze ścianą.

Przygotowanie puszki podłączeniowej polega na wprowadzeniu przewodów zasilających od strony rozdzielnicy, przewodów do maty grzewczej lub siłowników oraz przewodów czujnika temperatury podłogi każda z tych grup powinna mieć odpowiedni zapas długości, aby podłączenie było wygodne i nie wymagało naciągania przewodów. Po wykonaniu połączeń zaciskowych przewody należy delikatnie ugiąć i wsunąć do puszki tak, aby nie doszło do ich zgniecenia podczas mocowania termostatu zgnieciona izolacja to potencjalne zwarcie, które objawia się często dopiero po pierwszym uruchomieniu.

Dokładne wypoziomowanie termostatu ma znaczenie nie tylko estetyczne, lecz przede wszystkim funkcjonalne wbudowany czujnik temperatury powietrza opiera swoje działanie na prawidłowej cyrkulacji powietrza wokół wewnętrznego termistora, a nachylenie obudowy może powodować lokalne strefy stagnacji. Dla wersji z wyświetlaczem cyfrowym nierówność jest dodatkowo widoczna i sugeruje niestaranny montaż, co obniża zaufanie użytkowników do całego systemu inteligentnego zarządzania ciepłem.

Przeczytaj również o podłączenie grzejnika od dołu z termostatem

Podłączenie przewodów do siłowników i pompy

W nowoczesnych instalacjach ogrzewania podłogowego termostat pełni funkcję centrum dowodzenia steruje nie bezpośrednim włączeniem maty grzewczej, lecz sygnałem do rozdzielnika, który dopuszcza lub blokuje przepływ ciepłej wody przez konkretne pętle. Sygnał ten ma postać niskonapięciową (najczęściej 24 V AC), co odróżnia go od napięcia sieciowego używanego do zasilania samego termostatu i maty grzewczej. Myli się te dwa obwody podłączając przewód sieciowy do zacisków przeznaczonych dla siłowników to pewny sposób na zniszczenie urządzenia.

Schemat połączeń w rozdzielaczu ogrzewania podłogowego zazwyczaj obejmuje osobne zaciski dla każdego obwodu, oznaczone symbolami odpowiadającymi strefom w domu: salon, sypialnia, kuchnia. Każdy siłownik termiczny posiada dwa przewody podłączenie ich do termostatu odbywa się równolegle, a nie szeregowo, co oznacza, że każdy obwód otrzymuje pełne napięcie sterujące niezależnie od pozostałych. Przy podłączaniu pompy obiegowej należy sprawdzić, czy jej sterowanie odbywa się przez wspólny zacisk czy dedykowany moduł niektóre rozdzielacze wymagają dodatkowego przekaźnika, aby mocno obciążona pompa nie przeciążała styków wyjściowych termostatu.

Termostaty programowalne oferują zazwyczaj dwa tryby pracy wyjść: bistabilny (termostat załącza wyjście przy spadku temperatury poniżej zadanej i wyłącza przy przekroczeniu) oraz tryb czasowy (załączenie na określony interwał niezależnie od aktualnej temperatury). Wybór trybu zależy od charakterystyki systemu instalacja z dużą bezwładnością cieplną płyty fundamentowej wymaga dłuższych interwałów załączenia, aby uniknąć efektu „start-stop", który skraca żywotność siłowników. Parametry czasowe konfiguruje się zazwyczaj w menu serwisowym urządzenia, a ich optymalne wartości podawane są w dokumentacji producenta rozdzielnika.

Po wykonaniu wszystkich połączeń w rozdzielaczu warto jeszcze raz sprawdzić każdy zacisk śrubowy poluzowane połączenie objawia się niestabilnym działaniem pojedynczych obwodów, nierównomiernym nagrzewaniem pomieszczeń i w końcu iskrzeniem, które w skrajnych przypadkach prowadzi do stopienia izolacji. Moment dokręcenia zacisków nie powinien przekraczać wartości podanej przez producenta termostatu zbyt mocne dokręcenie prowadzi do odkształcenia blaszki kontaktowej i pogorszenia przewodności.

Ustawienie czujnika temperatury podłogowej

Czujnik temperatury podłogi to element krytyczny dla prawidłowego działania systemu, ponieważ to właśnie jego odczyty decydują o tym, czy mata grzewcza zostanie wysterowana nawet jeśli czujnik powietrza w termostacie wskazuje komfortowe 22°C, przegrzana podłoga oznacza kłopoty. Sensor umieszczany jest w peszlu ochronnym wprowadzonym w warstwę kleju pod płytkami ceramicznymi lub w rowku wyfrezowanym w podłożu pod panelami, przy czym końcówka sensora powinna znajdować się dokładnie w połowie szerokości pętli grzewczej, a nie bezpośrednio pod przewodem. Dzięki temu mierzona wartość reprezentuje średnią temperaturę całego obiegu.

Długość peszla czujnika determinuje lokalizację miejsca, w którym sensor będzie odbierał sygnał zbyt krótki peszel sprawia, że czujnik kończy się pod ścianą, gdzie temperatura jest niższa niż w centralnej części pomieszczenia. W efekcie termostat włącza ogrzewanie zbyt wcześnie, podłoga osiąga temperaturę przekraczającą wartość komfortową, a rachunki za energię rosną. Minimalna długość peszla od termostatu do środka strefy grzewczej powinna uwzględniać odległość poziomą, pionową oraz zapas 30 cm na ewentualne przesunięcie podczas montażu.

Przy układaniu czujnika w peszlu należy zwrócić uwagę na jego promień gięcia ostre zagięcia powodują mechaniczną awarię wewnętrznego elementu półprzewodnikowego, który wtedy podaje błędne wartości lub przestaje działać całkowicie. Promień gięcia nie powinien być mniejszy niż sześciokrotność średnicy peszla. Przed zalaniem czujnika klejem lub wylewką samopoziomującą warto wykonać pomiar rezystancji spadek poniżej wartości nominalnej o więcej niż 5% świadczy o uszkodzeniu mechanicznym.

W systemach z wieloma strefami każda z nich wymaga własnego czujnika podłogowego, ponieważ różne pomieszczenia mają różne zapotrzebowanie cieplne i odmienną akumulację ciepła w podłodze. Salon z dużymi oknami nagrzewa się szybciej od sypialni z oknami północnymi jeden wspólny czujnik zamontowany w jednym pomieszczeniu nie jest w stanie zapewnić komfortu we wszystkich strefach. Podłączenie kilku czujników do jednego termostatu jest technicznie niemożliwe i świadczy o fundamentalnym błędzie w doborze komponentów.

Konfiguracja i testowanie systemu

Po zakończeniu montażu mechanicznego i elektrycznego przychodzi moment uruchomienia, podczas którego konieczna jest systematyczna weryfikacja każdego elementu. Pierwszym krokiem jest włączenie zasilania i sprawdzenie, czy wyświetlacz termostatu aktywuje się zgodnie z instrukcją brak reakcji może oznaczać awarię wewnętrznego transformatora obniżającego napięcie lub zwarcie w obwodzie sterującym. W przypadku modeli z aplikacją mobilną parowanie z siecią domową odbywa się zazwyczaj poprzez wciśnięcie i przytrzymanie przycisku funkcyjnego przez kilka sekund, a wskazówki wyświetlane są na ekranie telefonu.

Test poszczególnych obwodów grzewczych polega na ręcznym załączeniu każdego z nich z poziomu menu termostatu i nasłuchiwaniu charakterystycznego kliknięcia siłownika w rozdzielaczu cisza oznacza brak sygnału sterującego lub awarię samego siłownika. Kolejnym etapem jest pomiar napięcia na wyjściach termostatu multimetrem wartość powinna odpowiadać napięciu nominalnemu urządzenia (24 V dla sterowania siłownikami). Brak napięcia przy aktywnym wyjściu świadczy o uszkodzeniu styków wewnętrznych, co w przypadku termostatów elektronicznych objawia się często po intensywnym użytkowaniu.

Kalibracja czujnika podłogowego jest opcjonalna w większości urządzeń, ale zalecana, gdy różnica między temperaturą zmierzoną przez czujnik a rzeczywistą temperaturą podłogi przekracza 2°C. Proces polega na umieszczeniu wzorca temperaturowego (termometru laboratoryjnego lub precyzyjnego termometru elektronicznego) bezpośrednio na podłodze w miejscu czujnika i korygowaniu offsetu w menu serwisowym do momentu, gdy obie wartości się zrównają. Korekta ta jest szczególnie istotna w przypadku podłóg drewnianych, gdzie dopuszczalna temperatura powierzchniowa wynosi maksymalnie 27°C według normy PN-EN 1264.

Ostatnim etapem jest zaprogramowanie harmonogramu pracy z uwzględnieniem specyfiki pomieszczeń w salonie temperatura komfortowa powinna być osiągana przed powrotem domowników, natomiast w sypialni korzystniejsze jest utrzymywanie niższej wartości nocą. Systemy z adaptacyjnym startem analizują czas potrzebny na nagrzanie pomieszczenia i automatycznie wcześniej załączają ogrzewanie, co eliminuje konieczność ręcznego przeliczania opóźnień. Po skonfigurowaniu wszystkich parametrów warto zapisać ustawienia w chmurze producenta, jeśli termostat oferuje taką funkcję awaria urządzenia nie wymaga wtedy ponownego programowania od zera.

Po pierwszym uruchomieniu warto prowadzić dziennik zużycia energii przez minimum tydzień pozwala to zidentyfikować nietypowe wzorce, które mogą świadczyć o niedokładności czujnika lub nieprawidłowo skonfigurowanym harmonogramie, zanim drobna anomalia zamieni się w poważną awarię.

Kompletne podłączenie termostatu do ogrzewania podłogowego to zadanie wymagające precyzji na każdym etapie od wyboru właściwego urządzenia, przez staranny montaż mechaniczny, aż po weryfikację działania każdego obwodu. Popełnione błędy, choć na pierwszy rzut oka niepozorne, mają tendencję do ujawniania się po tygodniach lub miesiącach normalnej eksploatacji, gdy warunki gwarancji stają się nieczytelne. Inwestycja czasu w dokładne zrozumienie schematów elektrycznych i fizyki działania systemu zwraca się spokojem i niższymi rachunkami przez lata użytkowania.
