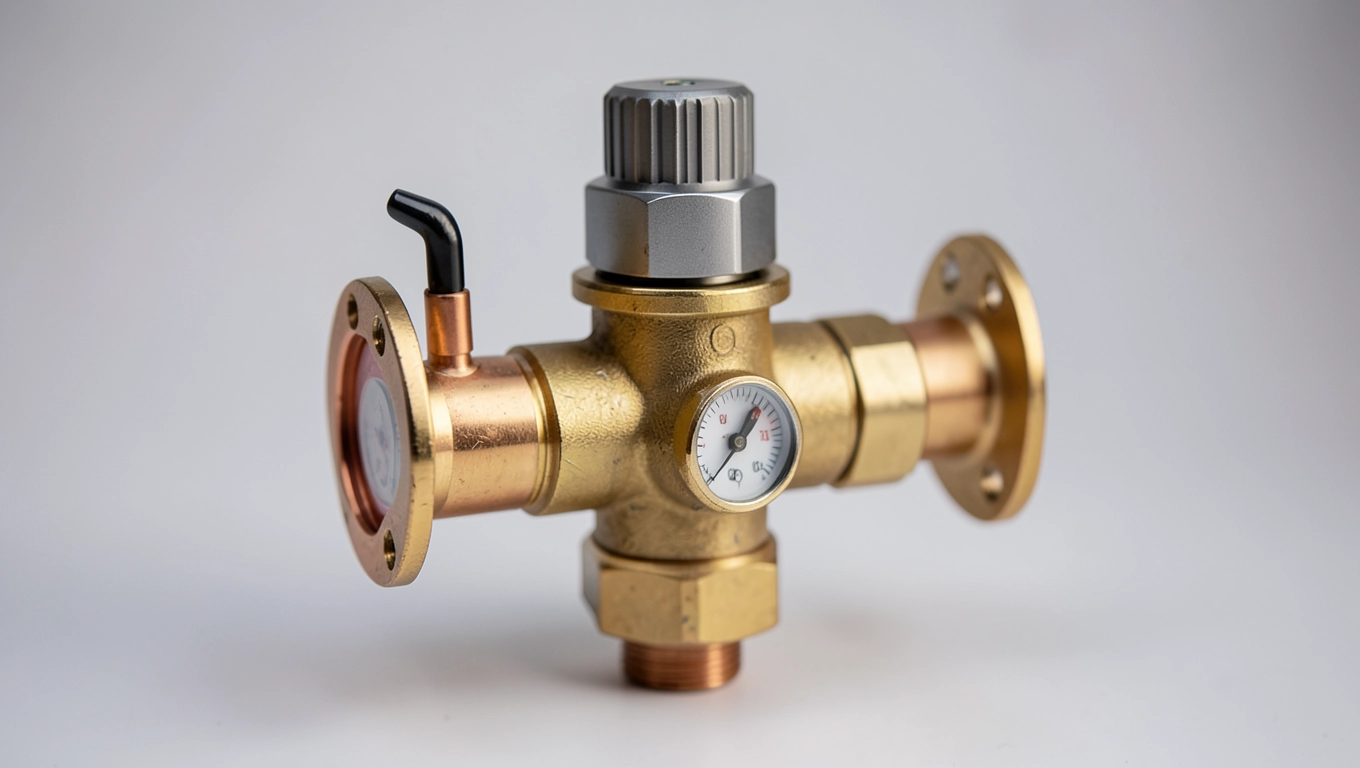

Zawór mieszający termostatyczny do podłogówki – zasada działania

Masz podłogówkę, ale regulacja temperatury w całym domu sprawia ci problemy raz za zimno, raz za gorąco, a rachunki za ogrzewanie nie przestają rosnąć. Zawór mieszający termostatyczny do podłogówki to element, który rozwiązuje ten problem u źródła, a wbrew pozorom jego dobór i działanie nie są wcale takie oczywiste.

• Zasada działania zaworu mieszającego termostatycznego
• Parametry techniczne temperatury i rozmiary DN
• Montaż w systemie ogrzewania podłogowego
• Ustawienia i regulacja temperatury
• Zawór mieszający termostatyczny do podłogówki pytania i odpowiedzi

Zasada działania zaworu mieszającego termostatycznego

Termostatyczny zawór mieszający to urządzenie hydroniczne łączące strumienie wody o różnych temperaturach w jeden, precyzyjnie kontrolowany obieg. Wewnątrz korpusu znajduje się element termostatyczny najczęściej waxowy lub z materiału zmiennofazowego który reaguje na zmiany temperatury wody opuszczającej zawór. Gdy ciecz grzewcza z kotła osiąga zbyt wysoką temperaturę, element rozszerza się i przymyka dopływ wody gorącej, automatycznie dozując więcej wody chłodniejszej z powrotu. Proces ten zachodzi bez udziału elektroniki, wyłącznie na zasadzie fizycznej dilacji materiału, co sprawia, że zawór działa niezawodnie nawet przy przerwach w dostawie prądu.

Mechanizm ten różni się fundamentalnie od zwykłych zaworów regulacyjnych, które wymagają ręcznego ustawienia przepływu. Termostatyczny zawór mieszający samoczynnie kompensuje wahania temperatury zasilania, utrzymując stałą wartość na wyjściu niezależnie od tego, czy kocioł pracuje na pełnej mocy, czy w trybie oszczędnym. Mosiężny trzpień z wkładką termiczną przesuwa się wewnątrz korpusu zaledwie o kilka milimetrów, ale wystarczy to do całkowitego zablokowania nadmiernego przepływu gorącej wody. Precyzja regulacji sięga jednego stopnia Celsjusza, co w praktyce oznacza brak niepożądanych skoków temperatury podłogi.

W kontekście ogrzewania podłogowego zawór pełni funkcję strażnika bezpieczeństwa. Rura polietylenowa PE-Xc stosowana w podłogówkach ma temperaturę maksymalną zazwyczaj na poziomie 60°C, a ciągła ekspozycja na wyższą temperaturę prowadzi do degradacji ścianek i zmniejszenia żywotności całej instalacji. Termostatyczny zawór mieszający eliminuje to ryzyko,ując wodę o temperaturze przekraczającej dopuszczalne parametry zanim ta dotrze do pętli grzewczych. Jednocześnie zabezpiecza powierzchnię podłogi przed przegrzaniem, które mogłoby prowadzić do pękania wylewek lub odkształceń okładzin.

Sprawdź termostatyczny zawór mieszający schemat podłączenia

Kluczową zaletą konstrukcji jest niezależność od zasilania elektrycznego. W przypadku awarii sieci energetycznej instalacja c.o. nadal funkcjonuje w pełni kontrolowany sposób element termostatyczny nie potrzebuje prądu do działania. Dla właścicieli domów jednorodzinnych oznacza to dodatkową warstwę bezpieczeństwa w sezonie grzewczym, szczególnie w regionach narażonych na częste przerwy w dostawie energii elektrycznej.

Parametry techniczne temperatury i rozmiary DN

Podstawowym parametrem decydującym o wyborze zaworu jest zakres temperatur roboczych. Typowe termostatyczne zawory mieszające oferują regulację w przedziale od 20°C do 60°C, przy czym najczęściej spotykany zakres nastawy to 30-50°C. Wewnątrz mechanizmu znajduje się sprężyna kalibrowana na określoną temperaturę mieszaniny jej siła nacisku równoważy ciśnienie wody gorącej, ustalając punkt równowagi. Użytkownik ustawia wartość żądaną za pomocą pokrętła z podziałką, a element termostatyczny samoczynnie koryguje stosunek przepływów.

Rozmiar przyłączy determinuje przepustowość całego układu. Najpopularniejsze wielkości to DN15 (przyłącze ½ cala) oraz DN20 (¾ cala). DN15 obsługuje przepływ do około 0,7 m³/h, co wystarcza dla instalacji podłogowych o powierzchni do 30-40 m² przy standardowej rozbudowie pętli. DN20 oferuje przepływ rzędu 1,2-1,5 m³/h i sprawdza się w większych systemach lub przy dłuższych obiegach. Dobór rozmiaru powinien uwzględniać sumaryczną Opory przepływu wszystkich pętli podłączonych do rozdzielacza zawór o zbyt małym przekroju wprowadza nadmierne straty ciśnienia, co obniża wydajność cyrkulacji.

Warto przeczytać także o jak ustawić zawór termostatyczny

Materiał korpusu wpływa na trwałość i odporność korozyjną. Mosiądz CW617N używany w większości profesjonalnych zaworów charakteryzuje się dobrą odpornością na korozję elektrochemiczną występującą w instalacjach centralnego ogrzewania. Stal nierdzewna AISI 304 stanowi alternatywę dla systemów wymagających wyższej czystości medium spotyka się ją w instalacjach przemysłowych lub tam, gdzie stosuje się glikol w wysokim stężeniu. Korozja galwaniczna może wystąpić przy połączeniu mosiężnego zaworu z rurami aluminiowymi, dlatego w takich układach zaleca się stosowanie przejściówek dielektrycznych.

Ciśnienie robocze standardowych zaworów termostatycznych wynosi zazwyczaj 10 barów, przy ciśnieniu próbnym sięgającym 16 barów. Parametr ten ma znaczenie przy współpracy z kotłami wysokotemperaturowymi, gdzie chwilowe skoki ciśnienia przy zaworach bezpieczeństwa mogą przekraczać wartości nominalne. W domowych instalacjach c.o. ciśnienie rzadko przekracza 2-3 bary, więc margines bezpieczeństwa jest wystarczający. Warto jednak zwrócić uwagę na certyfikaty obecność oznakowania CE oraz zgodność z normą PN-EN 1111 świadczy o przejściu rygorystycznych testów produktowych.

Przepływ nominalny podawany jest zazwyczaj w litrach na minutę przy określonym spadku ciśnienia typowo przy Δp 1 bar. Zawór z przepływem 20 l/min przy spadku 1 bar obsługuje około trzech pętli podłogowych o standardowej długości. Przy doborze zaworu do rozdzielacza z większą liczbą obiegów konieczne jest zsumowanie przepływów poszczególnych pętli i wybór zaworu o odpowiedniej przepustowości, pamiętając że optymalna praca zaworu mieści się w zakresie 30-70% jego maksymalnego przepływu.

Podobny artykuł zawór termostatyczny z kapilarą jak działa

Montaż w systemie ogrzewania podłogowego

Prawidłowe umiejscowienie zaworu mieszającego w instalacji ma kluczowe znaczenie dla jego funkcjonowania. Umieszcza się go bezpośrednio przed rozdzielaczem podłogowym, po stronie zasilania tak aby woda opuszczająca zawór trafiała już do strefy mieszanej rozdzielacza. Taka konfiguracja zapewnia, że każda pętla otrzymuje wodę o identycznej temperaturze, niezależnie od jej długości czy oporów przepływu. Montaż za rozdzielaczem byłby błędem, ponieważ część obiegów pobierałaby wodę bezpośrednio z kotła, pomijając regulację termostatyczną.

Przyłączenie zaworu wymaga zachowania właściwego kierunku przepływu na korpusie umieszczona jest strzałka wskazująca kierunek ruchu wody. Odwrotne podłączenie skutkuje niestabilną pracą mechanizmu termostatycznego i brakiem prawidłowej regulacji temperatury. Kolektor gorącej wody podłącza się do portu oznaczonego literą H (ang. hot), natomiast powrót chłodniejszej wody do portu oznaczonego literą C (ang. cold) lub R (ang. return). Port mieszany (M) łączy się z pionem zasilającym rozdzielacz podłogowy.

Uszczelnienie połączeń wykonuje się przy użyciu pakuł lnianych z pastą uszczelniającą lub taśmy PTFE ta druga opcja sprawdza się lepiej w przypadku połączeń króćcowych z tworzywa sztucznego, gdzie nadmierne dociśnięcie pakuł mogłoby doprowadzić do pęknięcia gwintu. Moment dokręcenia dla przyłączy ½ cala wynosi 30-35 Nm, dla ¾ cala 40-45 Nm. Zbyt słabe dokręcenie skutkuje nieszczelnością, natomiast przekręcenie prowadzi do odkształcenia gwintu i konieczności wymiany całego króćca.

Częstym błędem instalacyjnym jest pominięcie filtra siatkowego przed zaworem. Woda grzewcza niesie zanieczyszczenia rdzy, kamienia kotłowego, resztek uszczelniaczy które mogą dostać się między powierzchnie robocze elementu termostatycznego. Osadzając się, zanieczyszczenia blokują swobodny ruch trzpienia, co prowadzi do opóźnionej reakcji zaworu lub całkowitego zablokowania regulacji. Montaż filtra siatkowego z oczkiem 0,5 mm eliminuje to ryzyko i przedłuża bezawaryjną eksploatację zaworu o kilka sezonów.

Po uruchomieniu instalacji warto przeprowadzić regulację temperatury mieszania stopniowo, obserwując wskazania czujników na rozdzielaczu. Proces stabilizacji trwa zazwyczaj od 30 do 60 minut, ponieważ bezwładność cieplna wylewki podłogowej wpływa na opóźnienie odczytu temperatury powietrza. W tym czasie zawór samoczynnie koryguje nastawę, dochodząc do punktu równowagi. Zbyt agresywna zmiana nastawy w krótkim czasie może spowodować niepotrzebne wahania temperatury i niepotrzebne zużycie mechanizmu.

Ustawienia i regulacja temperatury

Punkt wyjścia regulacji stanowi temperatura powierzchni podłogi, nie powietrza. Norma PN-EN 1264 określa komfortową temperaturę podłogi na poziomie 26-29°C dla strefy mieszkalnej, natomiast w łazienkach dopuszcza się wartości do 33°C. Przelicznikiem posługuje się tablica zawarta w projekcie instalacji uwzględnia ona rodzaj posadzki, grubość wylewki oraz rodzaj izolacji termicznej. Dla przykładu, przy płytkach ceramicznych na warstwie jastrychu o grubości 6 cm temperatura wody zasilającej wymagana do uzyskania 27°C na powierzchni wynosi około 35-38°C, podczas gdy przy panelach drewnianych ten sam komfort wymaga temperatury wody rzędu 30-33°C ze względu na niższą przewodność cieplną.

Współpraca zaworu termostatycznego z automatyką pokojową wymaga zrozumienia hierarchii sterowania. Termostat pokojowy wysyła sygnał do sterownika kotła lub rozdzielacza, żądając więcej lub mniej ciepła. Zawór mieszający nie reaguje bezpośrednio na to żądanie jego zadaniem jest ograniczenie temperatury wody niezależnie od bieżącego zapotrzebowania. W nowoczesnych instalacjach stosuje się rozdzielacze wyposażone w siłowniki elektryczne na każdym obiegu, które regulują przepływ w poszczególnych pętlach na podstawie odczytów czujników temperatury w pokojach. Wówczas zawór mieszający pozostaje w stałej nastawie zapewniającej bezpieczny limit temperatury, a dynamiczna regulacja odbywa się na poziomie poszczególnych pętli.

Oszczędność energii wynikająca z zastosowania zaworu termostatycznego sięga 10-15% rocznych kosztów ogrzewania w porównaniu z instalacją bez regulacji temperatury wody. Mechanizm jest prosty kocioł kondensacyjny osiąga najwyższą sprawność przy jak najniższej temperaturze spalin, co wymaga pracy z niską temperaturą wody powrotnej. Utrzymując stałą, niską temperaturę zasilania, zawór umożliwia kotłu pracę w optymalnym trybie przez cały sezon. Dodatkowo stabilizacja temperatury podłogi eliminuje zjawisko przegrzewania pomieszczeń w słoneczne dni, kiedy zyski cieplne od promieniowania słonecznego samoczynnie podnoszą temperaturę wnętrza.

Zawory z funkcją przeciwzamrożeniową stanowią opcjonalne wyposażenie w ofercie producentów europejskich. Wkładka termostatyczna w tym trybie utrzymuje minimalną temperaturę wody w rurociągach na poziomie 5-8°C, co zapobiega zamarznięciu medium w przypadku dłuższej nieobecności mieszkańców zimą. Rozwiązanie to sprawdza się w domach letniskowych lub przy automatycznym trybie Eco obniżającym temperaturę komfortu podczas nocy. Warto jednak pamiętać, że tryb przeciwzamrożeniowy nie zastępuje całkowitego spuszczenia wody z instalacji przy dłuższych przerwach w użytkowaniu jest to rozwiązanie awaryjne, nie docelowe.

Dla użytkowników systemów hybrydowych łączących ogrzewanie podłogowe z grzejnikami wysokotemperaturowymi zawór mieszający pełni funkcję bufora temperaturowego. Kocioł kondensacyjny pracujący w trybie podłogowym osiąga sprawność rzędu 107-109%, podczas gdy ten sam kocioł zasilający grzejniki konwencjonalne osiąga 93-95%. Odpowiednie skonfigurowanie zaworu pozwala czerpać korzyści z obu trybów, jednocześnie chroniąc delikatne pętle podłogowe przed temperaturami przekraczającymi ich nominalne możliwości. Dokumentacja techniczna producentów zaworów zawiera zazwyczaj gotowe schematy hydrauliczne dla takich konfiguracji.

Wskazówka praktyczna: Jeśli po uruchomieniu systemu niektóre pętle pozostają chłodne mimo prawidłowej pracy zaworu, problem leży najprawdopodobniej w odpowietrzeniu poszczególnych obiegów lub w niewłaściwym ustawieniu przepływomierzy na rozdzielaczu. Zawór mieszający reguluje temperaturę, nie ciśnienie za równomierny rozdział strumieni odpowiadają oddzielne elementy instalacji.
