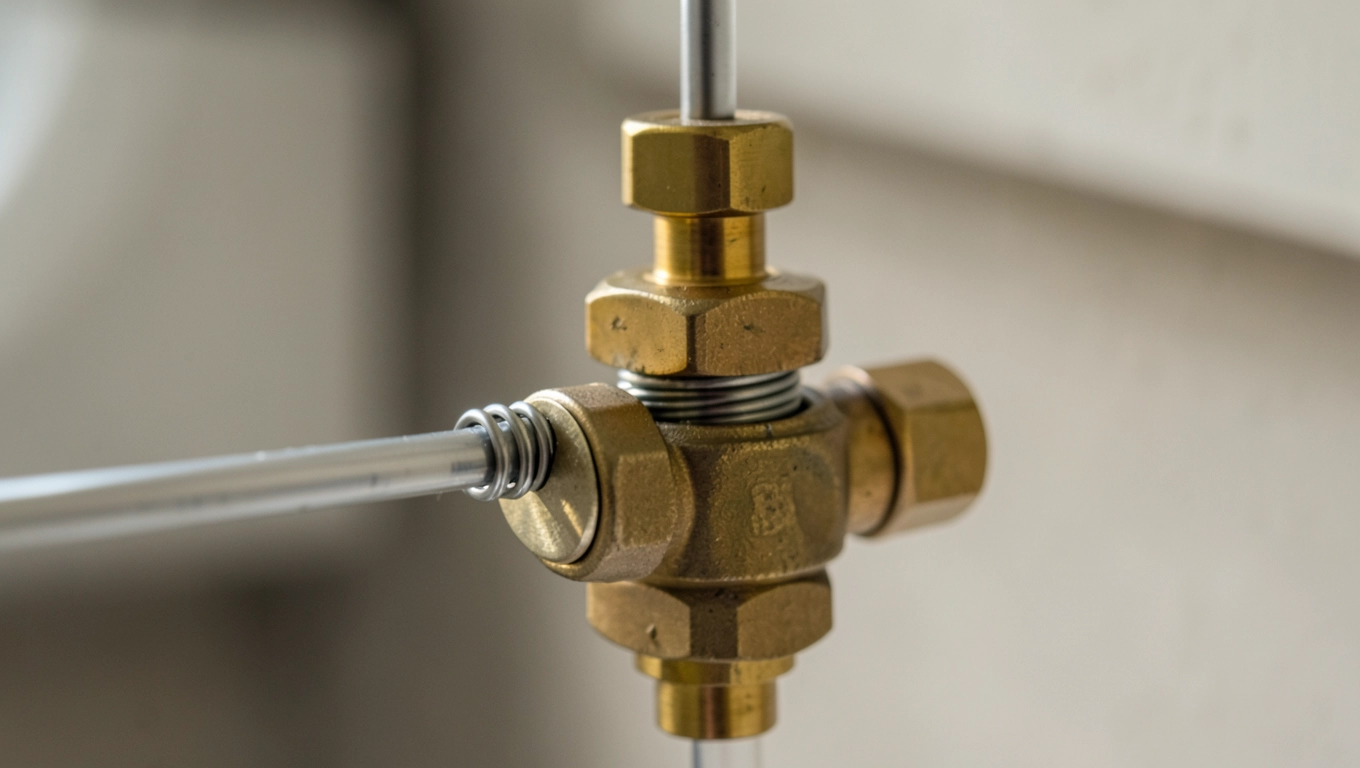

Zawór termostatyczny z kapilarą – jak działa? Poradnik 2026

Irytujące przegrzewanie albo nieustanne ręczne kręcenie zaworem kiedy temperatura w pokoju raz jest za ciepło, raz za zimno, frustruje to nawet najbardziej cierpliwych. Ty chcesz po prostu, żeby było przyjemnie, bez zastanawiania się czy grzejnik nie zużywa przypadkiem za dużo energii. Tymczasem w środku każdego dobrze działającego systemu grzewczego pracuje mały, lecz niezwykle precyzyjny mechanizm zawór termostatyczny z kapilarą, którego działanie postanowiłem wreszcie wyłożyć tak, żeby żadne pytanie nie zostało bez odpowiedzi.

• Budowa zaworu termostatycznego z kapilarą
• Mechanizm regulacji temperatury przez kapilarę
• Montaż i ustawienie zaworu z kapilarą krok po kroku
• Zalety i wady zaworu termostatycznego z kapilarą
• Zawór termostatyczny z kapilarą jak działa? (Q&A)

Budowa zaworu termostatycznego z kapilarą

Każdy zawór termostatyczny z kapilarą składa się z trzech głównych części, które współpracują ze sobą w zamkniętej pętli mechanicznej. Najważniejszy jest korpus zaworu wykonany zazwyczaj z mosiądzu lub stali nierdzewnej, bo musi wytrzymać ciśnienie robocze instalacji c.o. i kontakt z czynnikiem grzewczym. Wewnątrz korpusu znajduje się grzybek zaworowy osadzony na precyzyjnie wyprofilowanej sprężynie, która stanowi element powrotny utrzymuje grzybek w pozycji regulowanej przez nacisk siły pochodzącej z termostatycznej głowicy.

Głowica termostatyczna to drugi kluczowy komponent, ale sam zawór to dopiero początek. Głowica mieści w sobie element roboczy -wkładkę termostatyczną która reaguje na sygnały docierające z kapilary. Wkładki produkowane są jako gazowe, cieczowe lub mieszane, przy czym konstrukcja gazowa okazuje się najbardziej odporna na wahania ciśnienia w instalacji. Wkładka gazowa wypełniona jest specjalną mieszaniną propanu lub freonu, której właściwości termodynamiczne dobrano tak, żeby rozszerzalność objętościowa zachodziła w zakresie temperatur typowych dla pomieszczeń mieszkalnych.

Kapilara to trzeci, najbardziej charakterystyczny element całego układu cieniutka rurka o średnicy wewnętrznej rzędu jednego do dwóch milimetrów, wypełniona tym samym medium co wkładka w głowicy. Rurka ta biegnie od głowicy termostatycznej do punktu pomiarowego, którym może być powietrze w pomieszczeniu lub woda płynąca w przewodzie. Długość kapilary waha się od kilkudziesięciu centymetrów do nawet dwóch metrów, co daje olbrzymią elastywnoność w wyborze miejsca zamontowania samej głowicy względem zaworu oba elementy nie muszą znajdować się obok siebie.

Sprawdź termostatyczny zawór mieszający schemat podłączenia

Mechanizm regulacji temperatury przez kapilarę

Zasada działania zaworu termostatycznego z kapilarą opiera się na zjawisku rozszerzalności objętościowej gazów i cieczy, które fizycy opisują równaniem stanu gazu doskonałego choć w praktyce medium robocze zachowuje się bardziej skomplikowanie niż ten uproszczony model. Kiedy temperatura otoczenia rośnie, cząsteczki gazu wewnątrz kapilary zaczynają poruszać się szybciej, ich energia kinetyczna wzrasta, a w rezultacie rosnąca liczba zderzeń z ściankami rurki generuje wyższe ciśnienie wewnętrzne. Ta zmiana ciśnienia przekazywana jest przez kapilarę wprost do wkładki termostatycznej w głowicy, gdzie napiera na specjalny tłokek połączony z trzpieniem zaworowym.

Mechaniczne połączenie tłoczka z grzybkiem zaworu sprawia, że wzrost ciśnienia wywołuje przesunięcie trzpienia w kierunku zamykania przepływu. Siła generowana przez rozszerzający się gaz jest wystarczająca, żeby pokonać opór sprężyny utrzymującej grzybek w pozycji otwartej, choć dzieje się to stopniowo, a nie skokowo. W praktyce oznacza to, że zawór termostatyczny nie działa jak prosty wyłącznik nie przełącza się gwałtownie między skrajnymi stanami, lecz płynnie zmniejsza przekrój otwartego przepływu w miarę wzrostu temperatury w obszarze pomiarowym. Ta cecha czyni regulację łagodną i komfortową dla mieszkańców.

Kiedy temperatura spada, proces przebiega odwrotnie gaz kurczy się, ciśnienie maleje, sprężyna powrotna wysuwa trzpień i grzybek, stopniowo otwierając zawór. Cała sekwencja trwa zaledwie kilka sekund, ale efekt finalny utrzymanie żądanej temperatury w pomieszczeniu utrzymuje się przez całą dobę. Kapilara działa więc niczym nerw czuciowy całego układu: odbiera bodziec temperaturowy, przekazuje go do mózgu w postaci głowicy termostatycznej, a mózg każe kończynie czyli zaworowi wykonać odpowiedni ruch. Czytelnik chcący zrozumieć dokładnie tę zależność powinien zapamiętać, że medium w kapilarze nie jest zwykłym powietrzem, lecz substancją o wysokim współczynniku rozszerzalności objętościowej, dlatego nawet niewielkie zmiany temperatury przekładają się na wyraźną reakcję zaworu.

Dowiedz się więcej o zawór mieszający termostatyczny do podłogówki

Istotny szczegół konstrukcyjny: kapilara nie mierzy temperatury wody w przewodzie, jeśli zamontowana jest na powietrzu mierzy temperaturę otaczającego powietrza. To fundamentalna różnica w stosunku do zaworów z czujnikiem bezpośrednim, gdzie głowica musi być osadzona na zaworze. Elastyczność w wyborze punktu pomiarowego sprawia, że zawór termostatyczny z kapilarą może regulować przepływ na podstawie temperatury odczuwalnej przez człowieka, a nie tylko temperatury czynnika grzewczego co jest dokładnie tym, czego oczekujemy od inteligentnego systemu.

Montaż i ustawienie zaworu z kapilarą krok po kroku

Prawidłowy montaż zaworu termostatycznego z kapilarą zaczyna się od wyboru właściwego miejsca dla głowicy czujnikowej, ponieważ to właśnie ten element decyduje o jakości regulacji. Głowicę należy umieścić na wysokości od sto czterdziestu do stu sześćdziesięciu centymetrów od podłogi mniej więcej na poziomie głowy siedzącego dorosłego z dala od bezpośredniego promieniowania słonecznego, kratek wentylacyjnych i źródeł ciepła, które zaburzałyby odczyt temperatury. Zawór właściwy montuje się na rurze powrotnej przy grzejniku lub przy rozdzielaczu w przypadku ogrzewania podłogowego, zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie.

Przed zamontowaniem zaworu trzeba przepłukać instalację, żeby usunąć zanieczyszczenia mogące uszkodzić grzybek lub sprężynę. Sam proces montażu przebiega standardowo: korpus wkręca się w kształtkę złączową z gwintem zewnętrznym, stosując odpowiedni materiał uszczelniający konopii lnianą z pastą dekarską lub taśmę teflonową, w zależności od ciśnienia roboczego instalacji. Po zamocowaniu korpusu przykręca się głowicę termostatyczną z podłączoną kapilarą, uważając, żeby rurka kapilarna nie była zagięta pod ostrym kątem ani nie przebiegała w pobliżu gorących powierzchni mogłoby to fałszować pomiar temperatury.

Warto przeczytać także o jak ustawić zawór termostatyczny

Po uruchomieniu systemu przeprowadza się regulację wstępną: pokrętło głowicy ustawia się na wartość odpowiadającą żądanej temperaturze komfortowej, która dla większości pomieszczeń mieszkalnych wynosi od dwudziestu do dwudziestu dwóch stopni Celsjusza. Następnie obserwuje się rzeczywistą temperaturę w pomieszczeniu przez kilka godzin i w razie potrzeby koryguje ustawienie. Zawór termostatyczny z kapilarą nie wymaga zasilania elektrycznego ani programowania wszystkie ustawienia realizowane są mechanicznie, co oznacza, że awaria prądu nie wpływa na jego działanie. Dla instalacji z rozdzielaczami procedura wygląda identycznie, z tą różnicą, że zawór montuje się na przewodzie zasilającym lub powrotnym przy każdym obwodzie podłogowym oddzielnie.

Zalety i wady zaworu termostatycznego z kapilarą

Największą zaletą zaworu termostatycznego z kapilarą jest jego zdolność do automatycznego utrzymywania temperatury w pomieszczeniu bez jakiejkolwiek interwencji użytkownika. Regulacja następuje na bieżąco, w odpowiedzi na rzeczywiste zmiany temperatury powietrza, a nie na podstawie sztywno zaprogramowanego harmonogramu co odróżnia go od elektronicznych systemów sterowania wymagających stałego zasilania. Użytkownik, który raz ustawi żądaną temperaturę, może zapomnieć o konieczności ręcznej korekty przepływu przez resztę sezonu grzewczego. Wbudowany mechanizm regulacji przepływu pozwala ograniczyć zużycie energii nawet o piętnaście do dwudziestu procent w skali roku, co przekłada się na konkretne oszczędności w domowym budżecie.

Druga istotna zaleta to prostota konstrukcji wynikająca z braku elementów elektronicznych zawór termostatyczny z kapilarą działa wyłącznie na zasadzie mechanicznej, a co za tym idzie, jego awaryjność jest minimalna, a żywotność sięga często dwudziestu lat przy prawidłowej eksploatacji. Konstrukcja bez elektroniki oznacza też odporność na wilgoć i zmienne warunki atmosferyczne, co sprawia, że sprawdza się doskonale zarówno w zamkniętych łazienkach, jak i w wilgotnych piwnicach, gdzie tradycyjne termostaty elektryczne mogłyby sprawiać problemy. Precyzja regulacji sięgająca pół stopnia Celsjusza w przypadku najlepszych modeli czyni z tego typu zaworu narzędzie naprawdę skuteczne w utrzymywaniu komfortu cieplnego.

Wady choć są one mniej oczywiste i dotyczą głównie specyficznych warunków montażu. Kapilara, choć elastyczna, jest jednocześnie wrażliwa na mechaniczne uszkodzenia: przebicie rurki lub jej silne zgniecie powoduje wyciek medium roboczego i całkowitą utratę funkcjonalności zaworu. Z tego powodu kapilarę należy prowadzić w osłonie ochronnej tam, gdzie istnieje ryzyko przypadkowego uderzenia lub przetarcia. Drugi potencjalny problem to niewłaściwe umiejscowienie głowicy pomiarowej jeśli użytkownik zainstaluje ją w strefie przeciągu lub w pobliżu okna nasłonecznionego, regulacja będzie fałszywa i pomieszczenie albo przegrzeje się, albo pozostanie chłodne pomimo prawidłowej pracy zaworu. Trzeci mankament to koszt samego zaworu termostatycznego z kapilarą jest wyraźnie wyższy niż prostych zaworów manualnych, co przy wielu obwodach w dużym domu może generować istotne nakłady początkowe, które jednak zwracają się w postaci niższych rachunków za ogrzewanie.
