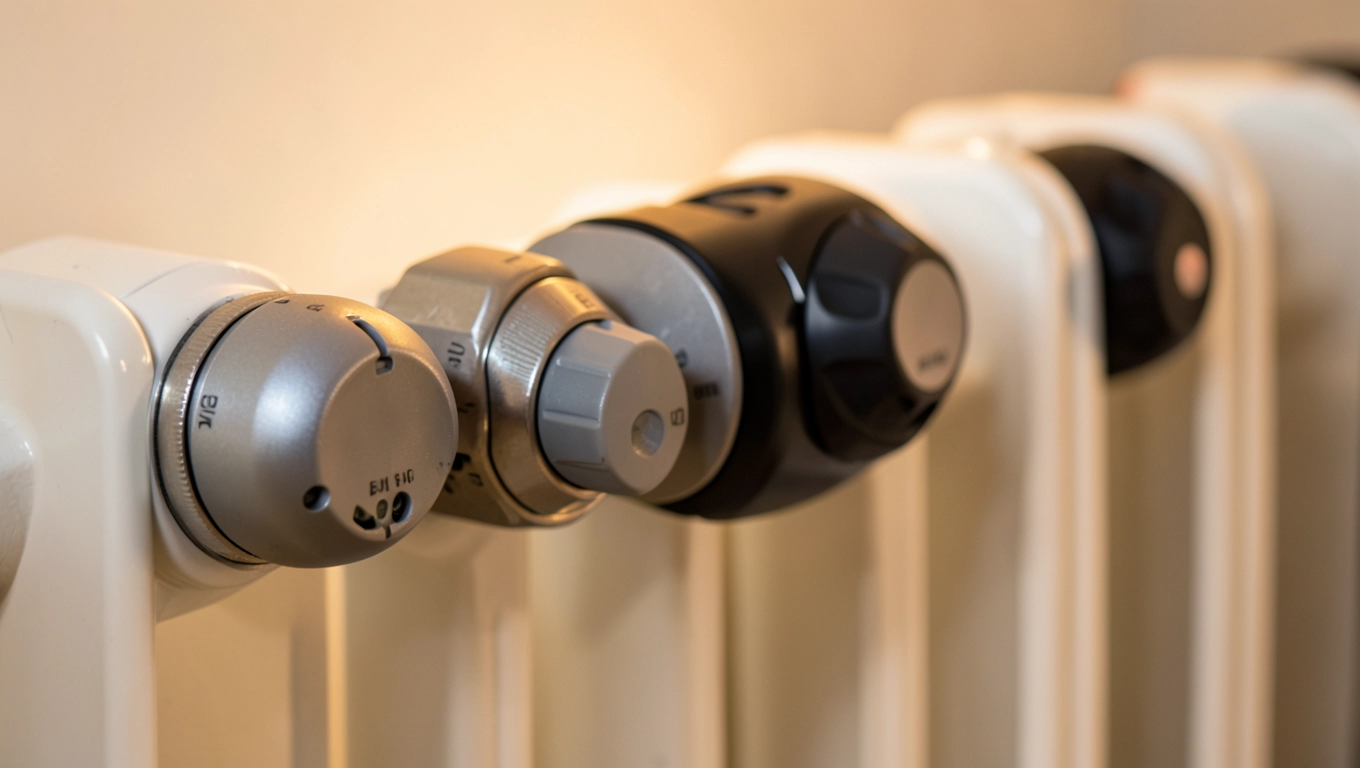

Rodzaje głowic termostatycznych – przegląd typów i zastosowań

Masz dość regulowania temperatury w domu ręcznie, przekręcając pokrętła na grzejnikach i wciąż zastanawiając się, czy nie przepłacasz za ogrzewanie? Wybór odpowiedniego systemu regulacji to decyzja, która albo pozwoli ci zaoszczędzić setki złotych rocznie, albo zostawi cię z nieefektywnym ogrzewaniem mimo najlepszych chęci. Współczesne głowice termostatyczne potrafią zdziałać cuda ale tylko wtedy, gdy dobrze rozumiesz, czym różnią się od siebie i którą wersję wybrać do konkretnej instalacji.

• Głowice płynowe, gazowe i woskowe czym się różnią?
• Tradycyjne głowice termostatyczne a elektroniczne
• Jak dobrać głowicę termostatyczną do rodzaju zaworu?
• Klasyfikacja głowic termostatycznych według typu czujnika
• Rodzaje głowic termostatycznych Pytania i odpowiedzi

Głowice płynowe, gazowe i woskowe czym się różnią?

Każda głowica termostatyczna działa na zasadzie rozszerzalności temperaturowej określonej substancji zamkniętej w szczelnym układzie. Problem polega na tym, że wybór tego medium ma bezpośredni wpływ na dynamikę reakcji zaworu, precyzję regulacji oraz trwałość całego elementu. Producenci stosują trzy główne rozwiązania, z których każde ma swoje mocne i słabe strony.

Głowice płynowe wykorzystują specjalny olej termiczny jako medium robocze. Ciecz ta charakteryzuje się liniową rozszerzalnością objętościową w całym zakresie temperatur eksploatacyjnych, co przekłada się na bardzo przewidywalne i stopniowe oddziaływanie na trzpień zaworu. W praktyce oznacza to, że zmiana temperatury otoczenia o jeden stopień powoduje proporcjonalne przesunięcie elementu wykonawczego bez gwałtownych skoków czy opóźnień. Olej termiczny stosowany w głowicach wysokiej klasy zachowuje swoje właściwości przez 20-30 lat bez wymiany, pod warunkiem że producent zadbał o odpowiednią jakość uszczelnień.

Głowice gazowe wypełnia sprężony azot lub argon zamknięty w szczelnej ampułce. Gaz reaguje na zmiany temperatury znacznie szybciej niż ciecz czas otwarcia zaworu od zimna do pełnej mocy może wynosić zaledwie 8-12 minut w temperaturze pokojowej. Ta responsywność ma jednak swoją cenę: gazowe głowice są bardziej wrażliwe na wahania ciśnienia w instalacji oraz na mikrowibracje przenoszone przez rury. W starym budownictwie, gdzie rury instalacyjne przechodzą przez stropy i ściany działowe, ta wrażliwość może prowadzić do samoczynnych mikro-regulacji generujących niepożądany hałas.

Przeczytaj również o głowica termostatyczna rodzaje

Głowice woskowe stanowią najtańszą opcję na rynku i dominują w segmencie produktów budżetowych. Zasada działania opiera się na topniu się mieszanki wosków parafinowych w temperaturze zbliżonej do komfortowej substancja zmienia wówczas stan skupienia z stałego na plastyczny, co powoduje linearne przemieszczenie trzpienia. Problemem jest tutaj histereza: wosk nagrzewa się szybciej niż stygnie, co sprawia, że temperatura wyłączenia grzejnika jest o 1-3°C wyższa niż temperatura jego włączenia. Różnica ta przekłada się na wahania temperatury w pomieszczeniu rzędu 2-4°C w ciągu doby, co w praktyce oznacza dyskomfort i wyższą konsumpcję energii cieplnej.

Porównując te trzy technologie, warto zwrócić uwagę na normę PN-EN 215, która precyzyjnie określa wymagania dotyczące charakterystyk regulacyjnych. Głowice płynowe klasy A według tej normy muszą wykazywać histerezę nie większą niż 0,5°C, podczas gdy głowice woskowe klasy B dopuszczają wartości do 1,5°C. Dla przeciętnego użytkownika oznacza to wymierną różnicę w stabilności temperatury i co za tym idzie, w rachunkach za ogrzewanie.

Tradycyjne głowice termostatyczne a elektroniczne

Mechaniczna głowica termostatyczna to rozwiązanie, które przez dekady udowodniło swoją niezawodność w milionach gospodarstw domowych. Jej konstrukcja opiera się na wyidealizowanym modelu fizycznym: czujnik temperatury rozmieszczony w specjalnej obudowie rejestruje ciepło emitowane przez otoczenie, a element wykonawczy w postaci membrany lub mieszków uszczelniających przekazuje ten sygnał na trzpień zaworu. Całość działa bez jakichkolwiek baterii, przewodów czy programatorów wystarczy ustawić żądaną wartość na skali i mechanizm sam zadba o utrzymanie komfortu.

Elektroniczne głowice termostatyczne wprowadzają do tego układu cyfrowy mózg w postaci mikrokontrolera oraz wyświetlacza LCD. Zamiast mglistego pojęcia "3" na skali użytkownik widzi dokładną wartość na przykład 21,5°C i może zaprogramować harmonogram obniżek nocnych czy weekendowych. Czujnik temperatury w wersji elektronicznej to zazwyczaj termistor NTC o dokładności ±0,1°C, podczas gdy mechaniczny odpowiednik operuje z tolerancją ±1-2°C. Ta precyzja ma znaczenie nie tylko dla komfortu, ale również dla efektywności energetycznej: utrzymywanie temperatury 20°C zamiast 21°C w skali roku przekłada się na oszczędność rzędu 7% rocznego zużycia ciepła na ogrzewanie.

Elektroniczne głowice dzielą się na dwa podstawowe typy. Pierwszy to modele wymagające połączenia przewodowego z centralą zarządzającą tak zwane głowice komunikacyjne protokołu OpenTherm lub eBUS. Umożliwiają one integrację z kotłem kondensacyjnym, który w trybie modulacji mocy może zmniejszać moc palnika do 10-30% nominalnej, zamiast pracować w trybie włącz/wyłącz. Efektem jest wyższa sprawność sezonowa kotła nawet o 8-12 punktów procentowych w porównaniu z prostym kotłem jednofunkcyjnym sterowanym wyłącznie termostatem pokojowym.

Drugim wariantem są głowice samodzielne z komunikacją radiową, działające w paśmie 868 MHz lub ZigBee. Montuje się je bezpośrednio na zaworze, a parowanie z bramką domową pozwala na zdalne sterowanie i monitoring zużycia. Takie rozwiązanie sprawdza się szczególnie w modernizowanych budynkach, gdzie doprowadzenie przewodów sterujących byłoby nieopłacalne. Trzeba jednak liczyć się z koniecznością wymiany baterii co 12-18 miesięcy przeciętnie dwie baterie AAA o pojemności 1200 mAh wystarczają na około 3000 cykli otwarcia/zamknięcia.

Wybór między mechanicznym a elektronicznym rozwiązaniem zależy w głównej mierze od trybu użytkowania pomieszczenia. W sypialni głowica mechaniczna o stabilnej charakterystyce regulacyjnej spisuje się doskonale raz ustawiona, nie wymaga interwencji przez cały sezon grzewczy. W salonie czy kuchni, gdzie rozkład ciepła zmienia się w zależności od pory dnia i aktywności domowników, elektroniczny model z programatorem tygodniowym pozwala zautomatyzować proces i wyeliminować przypadkowe przegrzewanie.

Jak dobrać głowicę termostatyczną do rodzaju zaworu?

Zawory termostatyczne montowane na grzejnikach różnią się między sobą znacząco pod względem konstrukcyjnym, a co za tym idzie wymagają kompatybilnych głowic. Podstawowy podział obejmuje zawory kątowe, proste i zwrotne, przy czym każdy z tych typów może występować w wersji z fabrycznie wbudowanym złączem M30×1,5 lub w starszym standardzie M28×1,5 charakterystycznym dla producentów z krajów byłego NRD. Pomyłka w tym zakresie oznacza niemożność zamontowania głowicy lub jej niestabilne osadzenie prowadzące do przecieków.

Standard M30×1,5, przyjęty przez większość europejskich producentów po 2000 roku, definiuje średnicę gwintu oraz skok zwoju parametry te determinują, jaki typ adaptera będzie potrzebny do konkretnej głowicy. Niektórzy producenci, tacy jak amerykański Danfoss, stosują własne systemy mocowania serii RA czy RAV, które wymagają dedykowanych głowic lub specjalnych pierścieni adapterowych. W praktyce oznacza to, że przed zakupem warto zmierzyć średnicę zewnętrzną gwintu na zaworze suwakowym najczęściej spotykana wartość to 32-40 mm dla zaworów kątowych i 45-55 mm dla zaworów prostych.

Odrębną kategorię stanowią zawory z funkcją preustawienia wstępnego, stosowane w instalacjach dwururowych z hydraulicznym wyrównaniem. W takich systemach każdy grzejnik wymaga indywidualnego ustawienia przepływu, co realizuje się poprzez regulację wkładki zaworowej za pomocą specjalnego klucza nastawczego. Głowica termostatyczna montowana na takim zaworze musi mieć odpowiednią długość trzpienia, aby sięgnąć do mechanizmu regulacyjnego standardowe głowice o długości 20-30 mm mogą okazać się niewystarczające, jeśli zawór jest osłonięty izolacją termiczną.

Przy doborze głowicy należy również uwzględnić pozycję montażową. Głowice z czujnikiem wbudowanym w korpus wymagają swobodnej cyrkulacji powietrza wokół obudowy minimalna odległość od opraw meblarskich, firanek czy zasłon to 10 cm. W przypadku gdy grzejnik jest zabudowany wnęką lub osłonięty dekoracyjnym ekranem, konieczne jest zastosowanie głowicy z czujnikiem zdalnym umieszczanym w odległości do 2 metrów od zaworu, połączonym kapilarą wypełnioną czynnikiem termicznym. Czujnik zdalny eliminuje błąd systematyczny wynikający z nagrzewania się korpusu zaworu przez przepływający czynnik grzewczy.

Norma PN-EN 215-1 szczegółowo precyzuje wymagania dotyczące wymiarów łączników oraz sił potrzebnych do zamknięcia zaworu przy maksymalnym spadku ciśnienia w instalacji. Głowica klasyfikowana jako "15K" oznacza, że przy różnicy ciśnień 10 kPa trzpień zamknie zawór z siłą nieprzekraczającą 65 niutonów co w praktyce przekłada się na płynną, bezawaryjną pracę przez dekady.

Klasyfikacja głowic termostatycznych według typu czujnika

Czujnik temperatury stanowi serce każdej głowicy to od jego właściwości zależy, jak szybko i dokładnie zawór zareaguje na zmiany warunków w pomieszczeniu. Producenci stosują różne lokalizacje i typy sensorów, co przekłada się na odmienne zachowanie całego układu regulacji. Zrozumienie tych różnic pozwala świadomie dobrać głowicę do specyfiki konkretnego wnętrza.

Głowice z czujnikiem wbudowanym to najczęściej spotykany wariant konstrukcyjny. Czujnik znajduje się wewnątrz korpusu głowicy, narażony jednocześnie na wpływ temperatury pokojowej oraz na ciepło przekazywane przez korpus zaworu i przepływający czynnik grzewczy. Ten drugi czynnik wprowadza systematiczny błąd pomiarowy w przypadku grzejnika pracującego z mocą nominalną czujnik może wskazywać temperaturę o 2-4°C wyższą niż wynosi faktyczna temperatura powietrza w pomieszczeniu. Producenci kompensują ten błąd odpowiednim skalowaniem charakterystyki regulacyjnej, ale kompensacja ta obowiązuje tylko dla określonych warunków przepływowych.

Czujniki zdalne montowane na ścianie eliminują problem nagrzewania się korpusu. Kapilara wypełniona czynnikiem termicznym najczęściej alkoholem izopropylowym przekazuje ciśnienie robocze do elementu wykonawczego w głowicy. Długość kapilary wynosi typowo od 0,5 do 2 metrów, co pozwala umieścić sensor w optymalnym punkcie pomiarowym: na wysokości 1,2-1,5 metra nad podłogą, z dala od bezpośredniego promieniowania słonecznego i z dala od źródeł ciepła innych niż regulowany grzejnik. W pomieszczeniach z dużymi przeszkleniami od strony południowej lub z kominkiem czujnik zdalny jest rozwiązaniem jedynym słusznym.

Czujniki programowalne z wewnętrznym termistorem NTC to domena głowic elektronicznych. Charakterystyka NTC oznacza, że opór elektryczny czujnika maleje wykładniczo wraz ze wzrostem temperatury zależność ta jest silnie nieliniowa i wymaga kompensacji programowej. Nowoczesne mikrokontrolery stosują wielomiany trzeciego stopnia z pamięcią EEPROM zawierającą dane kalibracyjne konkretnego egzemplarza czujnika. Efekt: dokładność 0,1°C w całym zakresie temperatur eksploatacyjnych od 5 do 30°C.

Czujniki podczerwieni montowane w głowicach najwyższej klasy mierzą temperaturę powierzchniową grzejnika oraz temperaturę radiacyjną otoczenia, symulując subiektywne odczucie ciepła człowieka. Takie podejście eliminuje problem niekorzystnych prądów konwekcyjnych generowanych przez samą głowicę i zawór zjawisko szczególnie uciążliwe w przypadku grzejników łazienkowych montowanych blisko przełączników światła.

Dla typowego mieszkania w bloku z pionową instalacją c.o. optymalnym wyborem będzie głowica płynowa z czujnikiem wbudowanym i fabrycznie skalibrowaną charakterystyką zgodną z PN-EN 215. W domu jednorodzinnym z instalacją dwururową warto rozważyć model z czujnikiem zdalnym, który pozwoli na precyzyjną regulację w pomieszczeniach o zmiennej ekspozycji słonecznej.

Pamiętaj, że nawet najdroższa głowica termostatyczna nie spełni swojego zadania, jeśli instalacja grzewcza nie została prawidłowo wyregulowana hydraulicznie. Przed wymianą głowic warto zlecić przegląd instalacji i ewentualne odpowietrzenie grzejników zbyt duża ilość powietrza w układzie skutkuje nierównomiernym nagrzewaniem i błędnymi odczytami czujnika.

Efektywna regulacja temperatury w budynku mieszkalnym to nie luksus, lecz konieczność ekonomiczna i ekologiczna. Odpowiednio dobrana głowica termostatyczna niezależnie od tego, czy zdecydujesz się na mechaniczną prostotę modelu płynowego, czy zaawansowane możliwości wersji elektronicznej pozwala zmniejszyć roczne koszty ogrzewania o 15-25%. Zainwestuj czas w zrozumienie dostępnych opcji, a rachunki za ciepło odwdzięczą ci się niższą kwotą przez cały okres eksploatacji instalacji.
